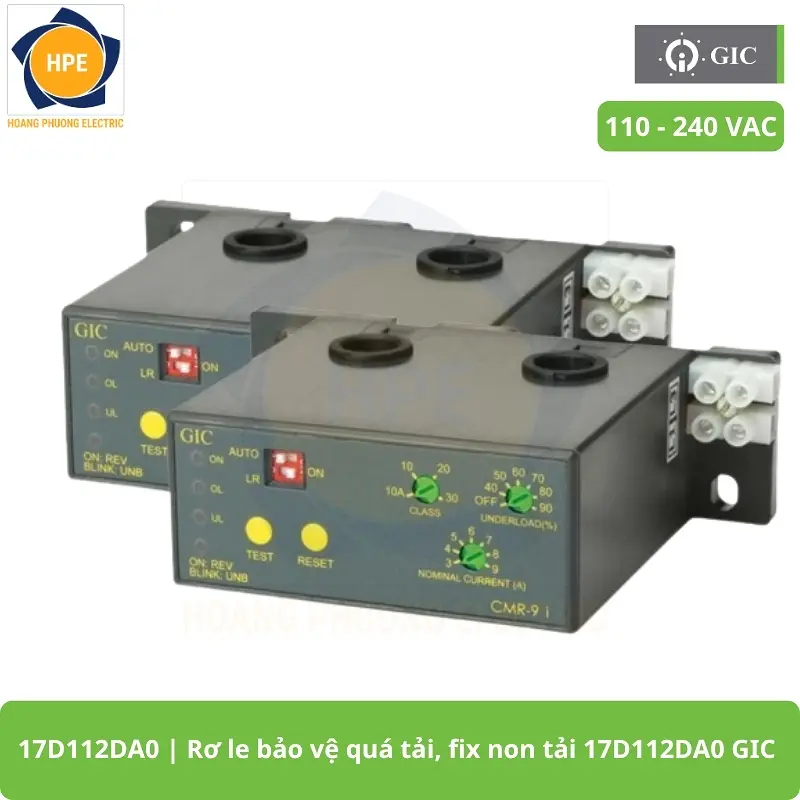

17D112DA0 GIC Rơ le bảo vệ quá tải, fix non tải GIC – Giải pháp bảo vệ quá tải và mất tải hiệu quả
Trong các hệ thống điện công nghiệp, việc giám sát dòng điện đóng vai trò quan trọng nhằm bảo vệ động cơ, máy bơm, quạt công nghiệp, băng tải và nhiều thiết bị điện khác trước các sự cố như quá tải, mất tải, mất pha hoặc mất cân bằng pha. Nếu dòng điện vượt quá hoặc thấp hơn mức cho phép trong thời gian dài, thiết bị có thể bị giảm tuổi thọ, hư hỏng hoặc gây gián đoạn dây chuyền sản xuất.
Dòng Current Monitoring Relay Series CMR của GIC được phát triển để giám sát dòng điện liên tục, phát hiện nhanh các bất thường và điều khiển ngắt tải khi cần thiết. Thiết bị tích hợp biến dòng bên trong, hỗ trợ dải dòng từ 2A đến 45A, nhiều chế độ bảo vệ và hai phương thức tác động Inverse Time hoặc Definite Time, đáp ứng đa dạng yêu cầu trong công nghiệp.
Tổng quan về dòng Current Monitoring Relay CMR
Dòng CMR của GIC được chia thành nhiều model để phù hợp với hệ thống 1 pha và 3 pha. Thiết bị có khả năng giám sát quá tải (Overload), mất tải (Underload), mất pha (Phase Loss), đảo pha (Phase Reverse) và mất cân bằng pha (Phase Unbalance) tùy theo từng model.

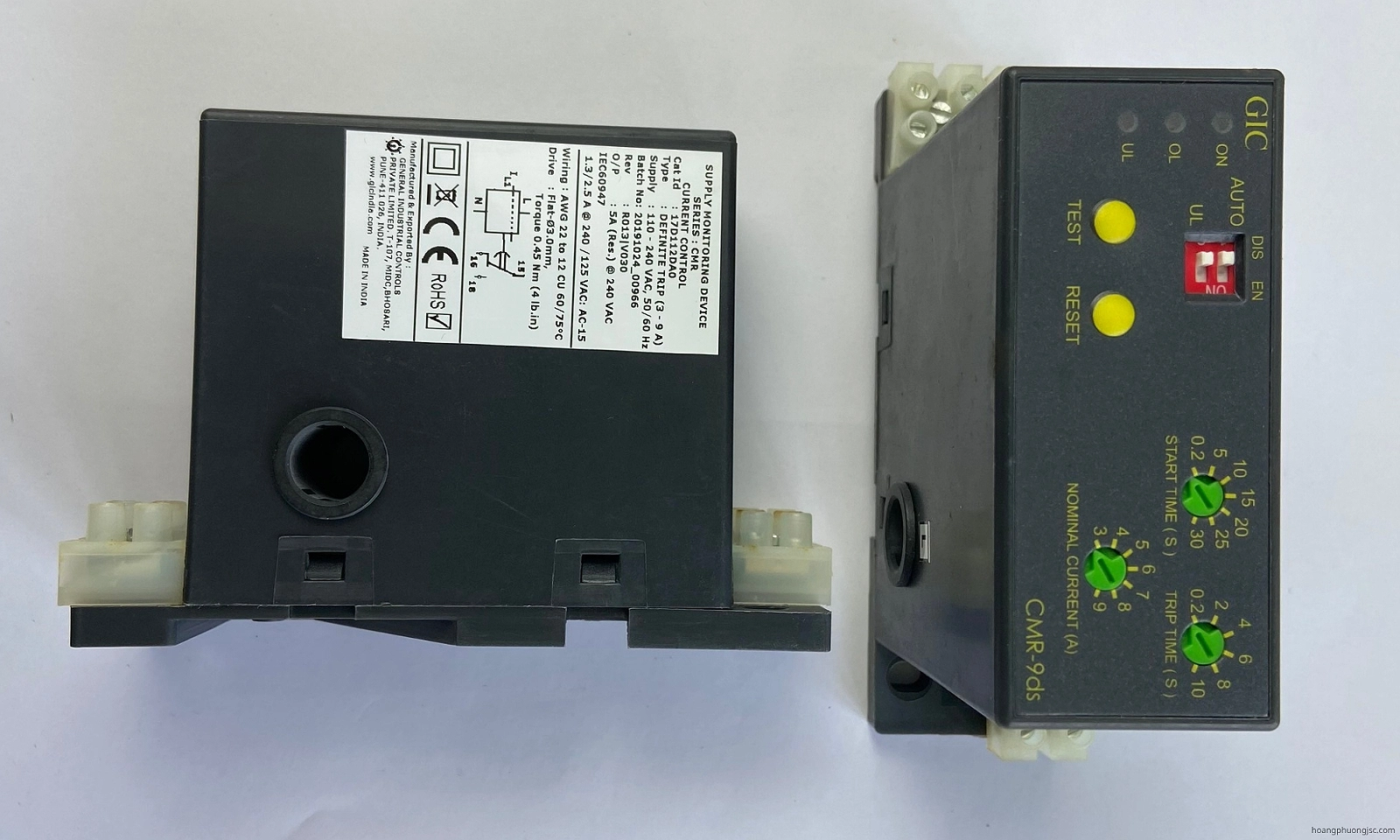

17D112DA0 GIC là rơ le giám sát dòng điện thuộc Current Monitoring Relay Series CMR, được thiết kế để bảo vệ động cơ và thiết bị điện trước các sự cố như quá tải, mất tải, mất pha, đảo pha hoặc mất cân bằng pha (tùy model). Thiết bị tích hợp biến dòng, hỗ trợ nhiều dải dòng từ 2A đến 45A, chế độ tác động Inverse Time hoặc Definite Time, cùng các chức năng Auto/Manual Reset và Test, giúp nâng cao độ an toàn và độ tin cậy cho hệ thống điện trong các ứng dụng công nghiệp và tự động hóa.
Thông số kỹ thuật Rơ le bảo vệ quá tải, fix non tải 17D112DA0 GIC
| Mã sản phẩm | 17D112DA0 |
| Kích thước (mm) | 110.8 X 36.5 X 76.8 |
| Trọng lượng (g) | 200 |
| Dải dòng cài đặt | 3 – 9 A |
| Điện áp nguồn | 110 – 240 VAC |
| Tần số | 50/60 Hz |
| Công suất tiêu thụ | 5 VA (Max.) |
| CT tích hợp | 1 CT |
| Chế độ Reset | Auto / Manual |
| Tiếp điểm ngõ ra | 1 C/O |
| Kiểu lắp đặt | Base Mount |
| Nhiệt độ làm việc | -10°C đến +60°C |
| Độ ẩm | 95% RH |
| Cấp bảo vệ | IP20 |
| Chứng nhận | RoHS, UL94-V0 |
Ưu điểm của Rơ le bảo vệ quá tải, fix non tải 17D112DA0 GIC
- Giám sát liên tục dòng điện của hệ thống.
- Bảo vệ quá tải và mất tải hiệu quả.
- Hỗ trợ dòng 1 pha và 3 pha.
- Tích hợp biến dòng (CT) bên trong relay.
- Có hai chế độ Inverse Time và Definite Time.
- Hỗ trợ Auto Reset và Manual Reset.
- Chức năng Test giúp kiểm tra relay nhanh chóng.
- Đèn LED hiển thị trạng thái nguồn, quá tải và mất tải.
- Tiếp điểm relay 1 C/O dễ dàng kết nối contactor hoặc PLC.
- Thiết kế nhỏ gọn, lắp đặt trên panel.
Ứng dụng của Rơ le bảo vệ quá tải, non tải 17D112DA0 GIC
Rơ le giám sát dòng điện GIC được sử dụng trong nhiều hệ thống công nghiệp để bảo vệ động cơ và thiết bị điện trước các sự cố quá tải, mất tải, mất pha hoặc mất cân bằng pha (tùy model). Thiết bị phù hợp lắp đặt trong:
- Tủ điều khiển động cơ và tủ phân phối điện.
- Máy bơm, máy nén khí, quạt công nghiệp và hệ thống HVAC.
- Băng tải, máy nghiền, máy trộn và các dây chuyền sản xuất tự động.
- Hệ thống PLC, MCC và SCADA, hỗ trợ giám sát và điều khiển tải.
- Nhà máy sản xuất, trạm xử lý nước, thực phẩm, xi măng, thép, dệt may và nhiều ứng dụng công nghiệp khác.
Nhờ khả năng giám sát dòng điện liên tục và phản hồi nhanh khi xảy ra sự cố, thiết bị giúp bảo vệ hệ thống vận hành ổn định, giảm thời gian dừng máy và tối ưu chi phí bảo trì.
Bảng so sánh các mã sản phẩm Rơ le bảo vệ quá tải, fix non tải 17D112DA0 GIC
| Mã sản phẩm | Hệ thống | Kiểu tác động | Dải dòng cài đặt | Điện áp nguồn | Tần số | Công suất | Kích thước (mm) | Trọng lượng | Kiểu lắp đặt |
|---|---|---|---|---|---|---|---|---|---|
| 17C112EB0 | 1 pha | Inverse Time | 3 – 9 A | 110 – 240 VAC | 50/60 Hz | 5 VA | 110.8 × 36.5 × 76.8 | 200 g | Base Mount |
| 17C212EB0 | 1 pha | Inverse Time | 8 – 24 A | 110 – 240 VAC | 50/60 Hz | 5 VA | 110.8 × 36.5 × 76.8 | 200 g | Base Mount |
| 17C312EB0 | 1 pha | Inverse Time | 15 – 45 A | 110 – 240 VAC | 50/60 Hz | 5 VA | 110.8 × 36.5 × 76.8 | 200 g | Base Mount |
| 17A122CB0 | 3 pha | Inverse Time | 3 – 9 A | 220 – 415 VAC | 50/60 Hz | 12 VA | 110.8 × 36.5 × 76.8 | 210 g | Base Mount |
| 17A222CB0 | 3 pha | Inverse Time | 8 – 24 A | 220 – 415 VAC | 50/60 Hz | 12 VA | 110.8 × 36.5 × 76.8 | 210 g | Base Mount |
| 17A322CB0 | 3 pha | Inverse Time | 15 – 45 A | 220 – 415 VAC | 50/60 Hz | 12 VA | 110.8 × 36.5 × 76.8 | 210 g | Base Mount |
| 17B222AA0 | 3 pha | Definite Time | 8 – 24 A | 220 – 415 VAC | 50/60 Hz | 12 VA | 110.8 × 36.5 × 76.8 | 210 g | Base Mount |
| 17D112DA0 | 1 pha | Definite Time | 3 – 9 A | 110 – 240 VAC | 50/60 Hz | 5 VA | 110.8 × 36.5 × 76.8 | 200 g | Base Mount |
| 17D212DA0 | 1 pha | Definite Time | 8 – 24 A | 110 – 240 VAC | 50/60 Hz | 5 VA | 110.8 × 36.5 × 76.8 | 200 g | Base Mount |
| 17D412DA0 | 1 pha | Definite Time | 2 – 5 A | 110 – 240 VAC | 50/60 Hz | 5 VA | 110.8 × 36.5 × 76.8 | 200 g | Base Mount |
Lưu ý khi lắp đặt
- Chọn đúng model theo dòng tải của động cơ.
- Cài đặt dòng tác động phù hợp với dòng định mức.
- Chọn đúng chế độ Manual Reset hoặc Auto Reset.
- Đấu nối đúng sơ đồ của GIC.
- Kiểm tra relay bằng chức năng TEST trước khi đưa vào vận hành.
- Đối với model 2–5A, cần sử dụng biến dòng ngoài theo hướng dẫn của nhà sản xuất.
Sơ đồ và cách lắp đặt
Vì sao nên chọn Rơ le bảo vệ quá tải, fix non tải 17D112DA0 GIC?
- Bảo vệ toàn diện trước quá tải, mất tải và các sự cố dòng điện.
- Độ chính xác cao, hoạt động ổn định.
- Đa dạng model cho hệ thống 1 pha và 3 pha.
- Hai phương thức bảo vệ Inverse Time và Definite Time.
- Tích hợp CT, tiết kiệm không gian lắp đặt.
- Thiết kế bền bỉ, phù hợp môi trường công nghiệp.
- Thương hiệu GIC uy tín, được sử dụng rộng rãi trong nhiều hệ thống điều khiển.
Kết luận
17D112DA0 GIC là dòng rơ le giám sát dòng điện chất lượng cao, đáp ứng hiệu quả nhu cầu bảo vệ động cơ và thiết bị điện trong các hệ thống công nghiệp. Với nhiều dải dòng, nhiều chế độ tác động và khả năng giám sát ổn định, đây là giải pháp phù hợp cho các tủ điều khiển, dây chuyền sản xuất và hệ thống tự động hóa hiện đại.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le bảo vệ quá tải, fix non tải 17D112DA0 GIC chính hãng với giá cả tốt nhất.
