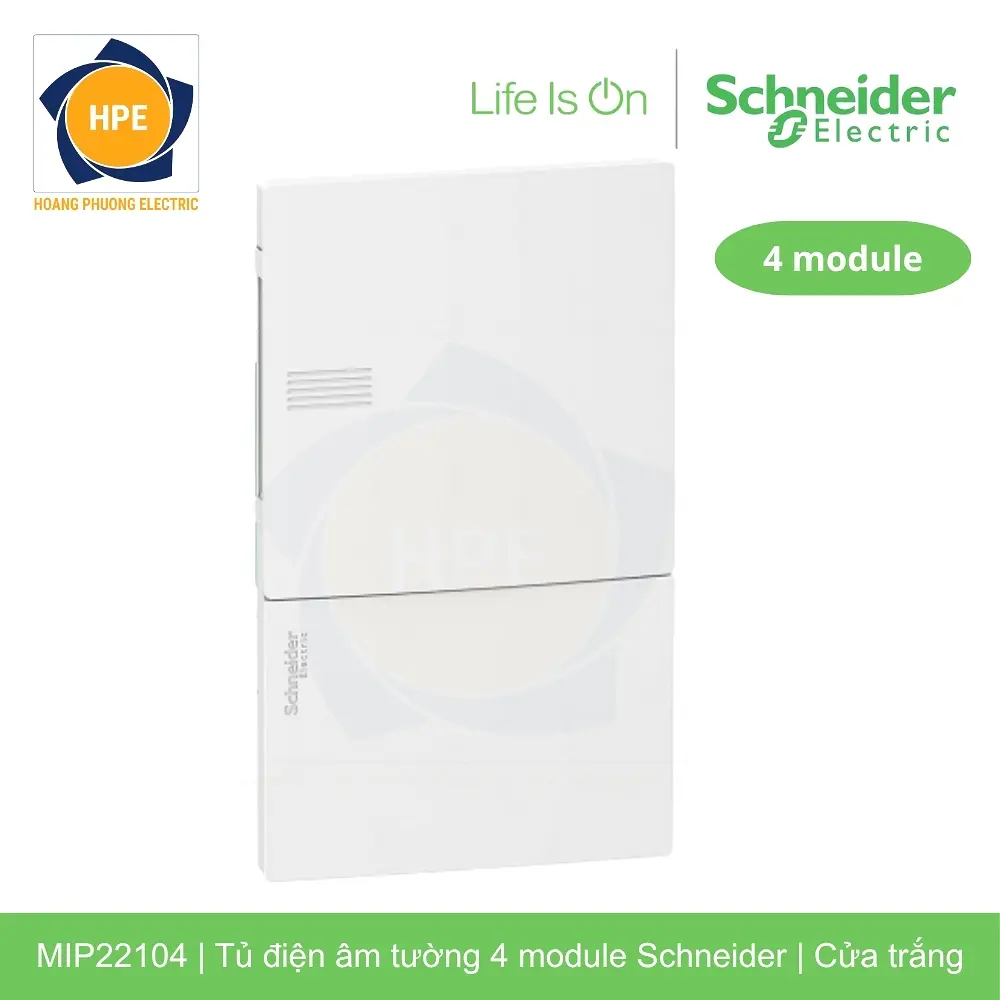

Tủ điện âm tường Schneider MIP22104 4 Module – Tủ điện nhựa cửa trắng cao cấp
Tủ điện âm tường Schneider MIP22104 (4 module – 1 hàng) là thiết bị chứa và bảo vệ các thiết bị đóng cắt điện hàng đầu thuộc dòng sản phẩm Mini Pragma của Schneider Electric. Thiết bị được thiết kế chuyên biệt để lắp âm vào tường, bảo vệ các hệ thống điện dân dụng, phòng trọ, căn hộ, văn phòng nhỏ trước các sự cố quá tải, ngắn mạch khi kết hợp cùng MCB, RCCB, RCBO, đảm bảo độ an toàn và tính thẩm mỹ phẳng mượt cho không gian lắp đặt.
Thông tin chi tiết về Tủ điện âm tường Schneider MIP22104 cửa trắng 4 module đã được cập nhật chi tiết dưới đây:
Giới thiệu sản phẩm Tủ điện âm tường Schneider MIP22104 4 Module
-
Tủ điện MIP22104 là dòng tủ điện lắp âm tường kỹ thuật cao thuộc series Mini Pragma cao cấp từ thương hiệu Schneider Electric (Pháp).
-
Thiết bị được tối ưu hóa cho các hệ thống yêu cầu độ an toàn điện cao, khả năng chống cháy, cách điện tốt và chống chịu va đập hiệu quả trong môi trường sử dụng dân dụng lẫn công nghiệp.
-
Sức chứa 4 module (1 hàng x 4 cực) giúp quản lý và phân phối gọn gàng cho các nhánh điện riêng biệt như điều hòa, bình nóng lạnh, hệ thống đèn hoặc tủ điện phân đoạn cho từng phòng.
-
Sản phẩm sở hữu kiểu dáng bo cong hiện đại, màu trắng trang nhã kết hợp cửa nhựa mờ che chắn tốt, ôm sát bề mặt tường mang lại tính thẩm mỹ vượt trội.
Mô tả mã sản phẩm Mini Pragma Schneider
Dòng tủ điện Mini Pragma có quy ước đặt mã rất rõ ràng giúp kỹ sư và thợ điện dễ dàng phân loại:
-
MIP12…: Dòng tủ điện lắp nổi trên tường (Surface mounted).
-
MIP22…: Dòng tủ điện âm tường (Flush mounted).
-
Ký tự số tiếp theo 1 (ví dụ MIP22104): Thiết kế 1 hàng module, cửa nhựa màu trắng.
-
Ký tự T ở cuối (ví dụ MIP22104T): Cửa nhựa trong suốt / mờ (Transparent).
-
Các chữ số cuối 04, 06, 08, 12, 18, 24, 36: Số lượng module tối đa lắp được trong tủ.
Thông số kỹ thuật chi tiết Tủ điện âm tường Schneider MIP22104 |
|
|---|---|
Tên sản phẩm |
Tủ điện âm tường Mini Pragma 4 module cửa trắng |
Mã sản phẩm |
MIP22104 |
Thương hiệu |
Schneider Electric (Pháp) |
Dòng sản phẩm |
Mini Pragma |
Kiểu lắp đặt |
Lắp âm tường (Flush Mounted) |
Số module (18mm) |
4 Module |
Số hàng (Rows) |
1 Hàng (4 cực / hàng) |
Dòng điện định mức (In) |
50 A |
Điện áp hoạt động (Ue) |
400 V AC (Tần số 50/60 Hz) |
Điện áp cách điện định mức (Ui) |
500 V |
Màu sắc tủ & Cửa |
Đế âm màu xám – Mặt che màu trắng (RAL 9003) – Cửa nhựa mờ màu trắng |
Góc mở cửa tủ |
140° (Có thể hoán đổi chiều mở cửa trái hoặc phải) |
Chất liệu vỏ & cửa |
Nhựa kỹ thuật Technopolymer cao cấp, tự dập tắt cháy |
Cấp độ bảo vệ bụi & nước (IP) |
IP40 (khi đóng cửa tủ) |
Cấp độ chống va đập cơ học (IK) |
IK07 |
Độ chịu nhiệt (Glow Wire Test) |
Mặt sau: 650°C | Phần gá thiết bị: 750°C (IEC 60695-2-11) |
Nhiệt độ môi trường hoạt động |
-25°C đến +60°C |
Kích thước mặt ngoài (W x H x D) |
148 x 228 x 98 mm |
Kích thước đục tường (W x H x D) |
126 x 206 x 80 mm |
Trọng lượng sản phẩm |
Khoảng 0.45 kg |
Phụ kiện đi kèm trong tủ |
01 Thanh DIN rail thép mạ + Cầu đấu N+E (2 x 1×16 + 2×10 + 1×6) |
Tiêu chuẩn quốc tế |
IEC 60695-2-11, IEC 60670-24, EN 50102, RoHS, REACH |
Thông số chi tiết và chất liệu sản phẩm
Vỏ tủ điện Schneider MIP22104 được sản xuất bằng chất liệu nhựa kỹ thuật Technopolymer cao cấp, có khả năng tự tắt cháy khi gặp nhiệt độ cao, bảo vệ tối đa hệ thống điện khi xảy ra sự cố chập cháy. Tủ được trang bị sẵn 1 thanh DIN rail chuẩn bằng thép mạ để cố định Aptomat dễ dàng.

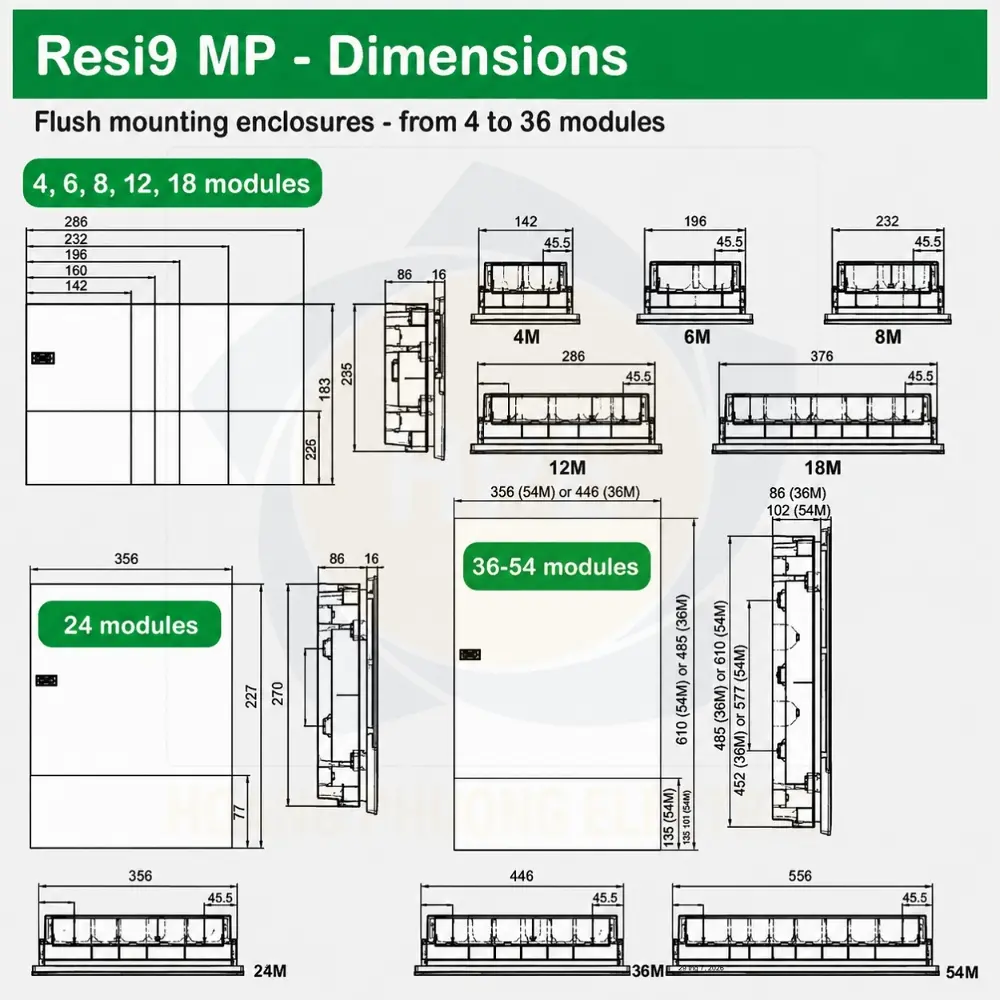

Kích thước của Tủ điện âm tường Schneider MIP22104

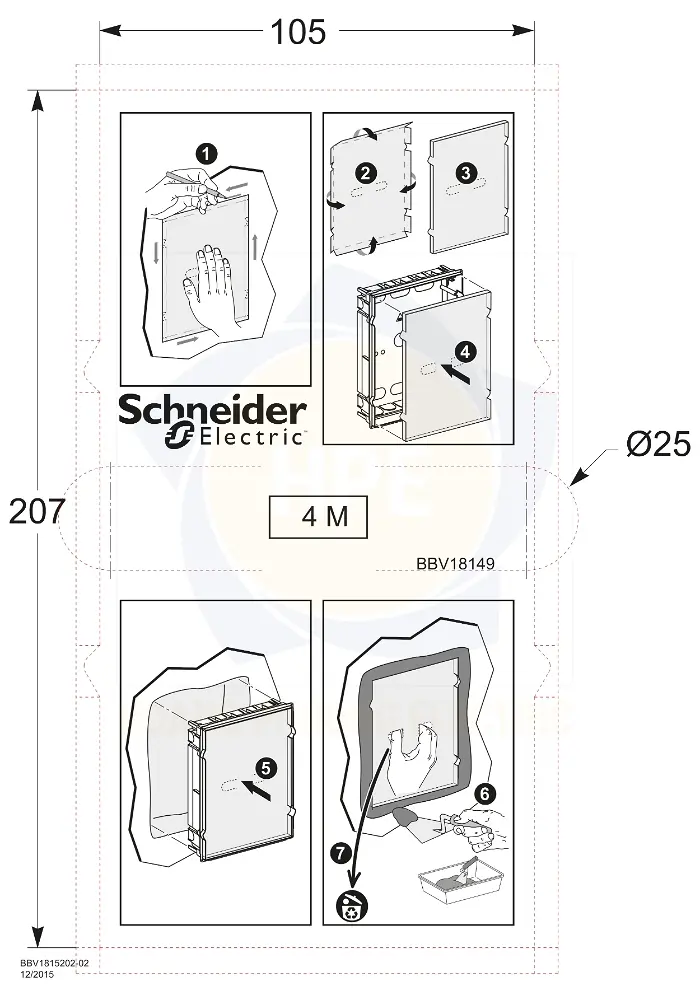

Cách lắp đặt tủ 4 module Schneider
Đặc điểm và nguyên lý bảo vệ của tủ MIP22104
Khác với các dòng tủ điện tôn thông thường dễ bị oxy hóa hay giật điện khi rò rỉ, tủ điện âm tường Schneider MIP22104 sử dụng hoàn toàn vật liệu cách điện an toàn tuyệt đối.
-
An toàn tuyệt đối: Lớp vỏ nhựa cách điện hoàn toàn, ngăn ngừa nguy cơ rò điện ra bề mặt ngoài tủ khi thao tác bật/tắt thiết bị.
-
Chịu nhiệt và chống cháy: Đạt tiêu chuẩn kiểm định khắt khe IEC 60695-2-11 về khả năng chịu sức nóng dây nhiệt.
-
Cửa đóng mở linh hoạt: Cửa tủ có thể đảo chiều mở trái/phải dễ dàng tùy thuộc vào không gian lắp đặt thực tế.
Tính năng nổi bật của Tủ điện âm tường Schneider MIP22104
-
Thiết kế chìm tinh tế: Lắp chìm phẳng mặt tường giúp tối ưu không gian, không gây cản trở hành lang lối đi.
-
Cấp bảo vệ IP40 & IK07: Ngăn chặn bụi bẩn và dị vật xâm nhập, chịu lực va đập cơ học cực tốt trong quá trình sử dụng.
-
Giao diện sang trọng: Cửa mờ màu trắng giúp giấu khéo léo hệ thống CB bên trong, mang lại sự gọn gàng cho ngôi nhà.
-
Độ bền vượt trội: Không bị ngả màu hay giòn gãy theo thời gian dưới tác động của môi trường.
Ứng dụng thực tế của Tủ điện âm tường Schneider MIP22104
Với sức chứa 4 module nhỏ gọn, sản phẩm được ứng dụng rộng rãi trong nhiều loại hình công trình:
-
Làm tủ điện điều khiển từng phòng ngủ, phòng khách, khu vực bếp hoặc phòng trọ dịch vụ.
-
Lắp đặt quản lý các thiết bị công suất lớn riêng biệt như aptomat điều hòa, bình nóng lạnh, bếp từ.
-
Sử dụng trong các văn phòng nhỏ, ki-ốt kinh doanh, cửa hàng bán lẻ.
-
Cực kỳ phù hợp cho các công trình xây mới cần tính thẩm mỹ phẳng mượt.

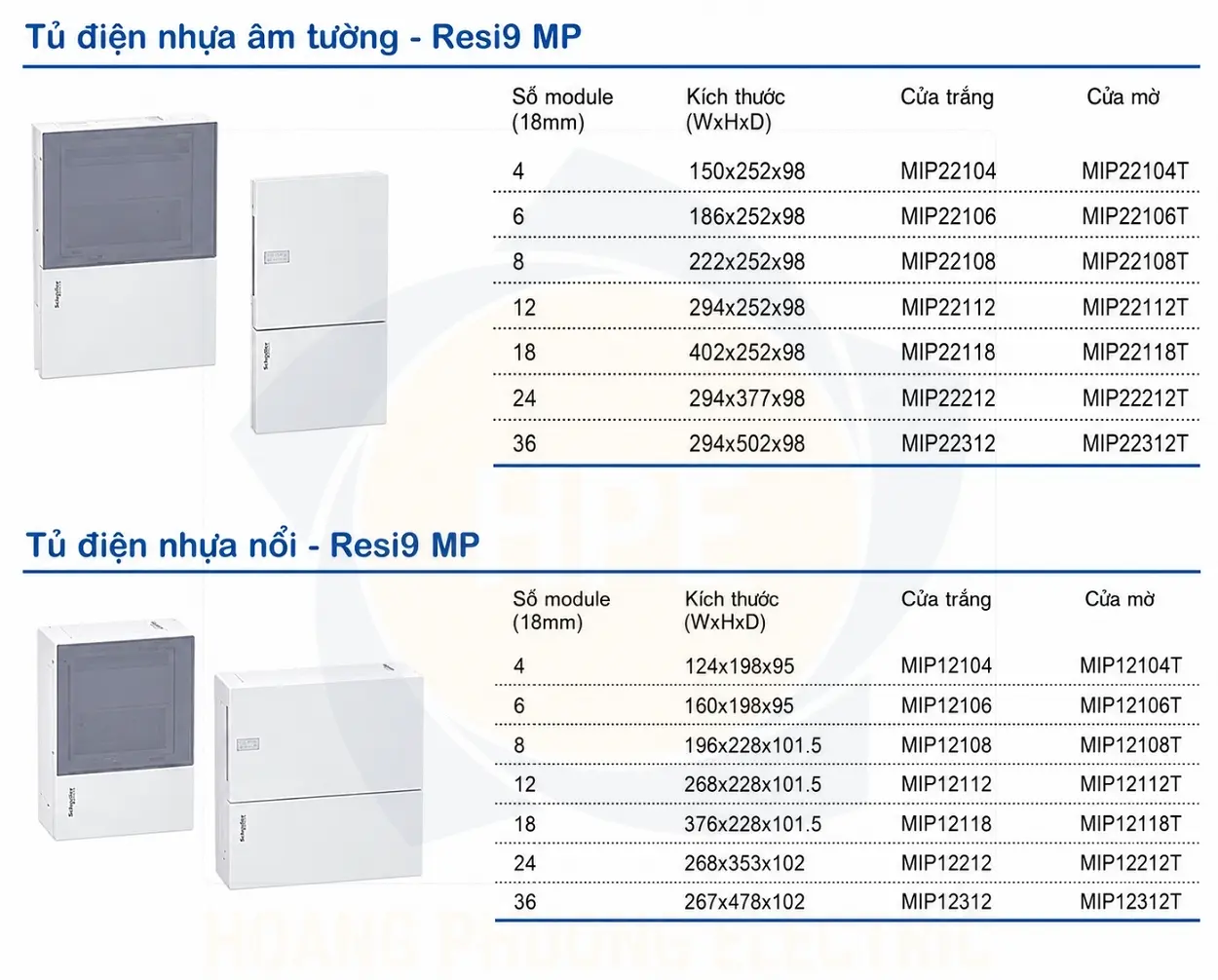

Bảng mã tủ điện âm tường 4-36 module Schneider (MIP22)
Mã sản phẩm |
Loại cửa |
Số module |
Số hàng |
Module / hàng |
Kích thước W x H x D |
Dòng định mức |
Cầu đấu N+E đi kèm |
|---|---|---|---|---|---|---|---|
MIP22104 |
Cửa trắng |
4 |
1 |
4 |
148 x 228 x 98 mm |
50A |
2 x 1×16 + 2×10 + 1×6 |
MIP22104T |
Cửa mờ |
4 |
1 |
4 |
148 x 228 x 98 mm |
50A |
2 x 1×16 + 2×10 + 1×6 |
MIP22106 |
Cửa trắng |
6 |
1 |
6 |
184 x 228 x 98 mm |
63A |
2 x 1×16 + 2×10 + 1×6 |
MIP22106T |
Cửa mờ |
6 |
1 |
6 |
184 x 228 x 98 mm |
63A |
2 x 1×16 + 2×10 + 1×6 |
MIP22108 |
Cửa trắng |
8 |
1 |
8 |
222 x 252 x 98 mm |
63A |
2 x 1×16 + 4×10 + 3×6 |
MIP22108T |
Cửa mờ |
8 |
1 |
8 |
222 x 252 x 98 mm |
63A |
2 x 1×16 + 4×10 + 3×6 |
MIP22112 |
Cửa trắng |
12 |
1 |
12 |
294 x 252 x 98 mm |
63A |
2 x 1×16 + 4×10 + 3×6 |
MIP22112T |
Cửa mờ |
12 |
1 |
12 |
294 x 252 x 98 mm |
63A |
2 x 1×16 + 4×10 + 3×6 |
MIP22118 |
Cửa trắng |
18 |
1 |
18 |
402 x 252 x 98 mm |
63A |
2 x 2×16 + 8×10 + 6×6 |
MIP22118T |
Cửa mờ |
18 |
1 |
18 |
402 x 252 x 98 mm |
63A |
2 x 2×16 + 8×10 + 6×6 |
MIP22212 |
Cửa trắng |
24 |
2 |
12 |
294 x 377 x 98 mm |
63A |
2 x 2×16 + 8×10 + 6×6 |
MIP22212T |
Cửa mờ |
24 |
2 |
12 |
294 x 377 x 98 mm |
63A |
2 x 2×16 + 8×10 + 6×6 |
MIP22312 |
Cửa trắng |
36 |
3 |
12 |
294 x 502 x 98 mm |
63A |
2 x 2×16 + 9×10 + 9×6 |
MIP22312T |
Cửa mờ |
36 |
3 |
12 |
294 x 502 x 98 mm |
63A |
2 x 2×16 + 9×10 + 9×6 |
Kết luận
Tủ điện Schneider Mini Pragma âm tường MIP22104 là lựa chọn tối ưu cho công trình yêu cầu tính thẩm mỹ cao, lắp chìm phẳng tường tinh tế. Sản phẩm có nhiều lựa chọn từ 4 đến 36 module, cửa trắng hoặc cửa trong mờ, tích hợp cầu đấu tiếp địa + trung tính, đáp ứng tốt nhu cầu lắp tủ điện dân dụng, căn hộ, cửa hàng và văn phòng nhỏ.
Hãy liên hệ ngay cho chúng tôi để mua được Tủ điện âm tường MIP22104 Schneider chính hãng với giá cả tốt nhất.
