Tụ bù, bộ điều khiển và cuộn kháng Schneider | Giải pháp bù công suất phản kháng
Tụ bù Schneider, bộ điều khiển và cuộn kháng dùng cho tủ bù công suất phản kháng, nâng hệ số công suất, quản lý cấp tụ và hạn chế ảnh hưởng sóng hài.
Tụ bù, bộ điều khiển và cuộn kháng Schneider là nhóm thiết bị quan trọng trong giải pháp bù công suất phản kháng cho hệ thống điện công nghiệp, nhà máy, tòa nhà và tủ phân phối. Trong đó, tụ bù Schneider cung cấp công suất phản kháng để cải thiện hệ số công suất; bộ điều khiển tụ bù giám sát và tự động đóng/cắt các cấp tụ theo nhu cầu của tải; còn cuộn kháng Schneider được kết hợp với tụ trong những hệ thống có yêu cầu kiểm soát ảnh hưởng của sóng hài. Danh mục trong tài liệu gồm tụ bù 440V với nhiều cấp từ 10 đến 50 kVAr, bộ điều khiển 6 hoặc 12 bước, phiên bản hỗ trợ Modbus RS485, cùng cuộn kháng 400V với các tỷ lệ 5,7%, 7% và 14%. Khi được tính toán và phối hợp đúng, các thiết bị tạo thành giải pháp tủ tụ bù phù hợp cho nhiều hệ thống phân phối điện.
1. Tụ bù Schneider là gì?
Tụ bù Schneider là thiết bị được sử dụng trong hệ thống điện xoay chiều nhằm cung cấp công suất phản kháng có tính dung, qua đó bù lại một phần công suất phản kháng do các phụ tải cảm tạo ra.
Trong thực tế, nhà máy và công trình thường sử dụng nhiều thiết bị mang tính cảm như:
- Động cơ điện.
- Máy biến áp.
- Máy bơm.
- Quạt công nghiệp.
- Máy nén khí.
- Hệ thống HVAC.
- Máy hàn và nhiều loại máy sản xuất.
Các phụ tải này làm hệ thống cần trao đổi công suất phản kháng, ảnh hưởng đến hệ số công suất. Vì vậy, giải pháp bù thường được sử dụng để cải thiện hệ số công suất và khai thác hệ thống điện hiệu quả hơn.
Tụ bù có thể được bố trí theo từng tải, từng khu vực hoặc tập trung thành tủ tụ bù tự động tại tủ phân phối.
2. Công dụng của tụ bù trong hệ thống điện
Mục đích quan trọng nhất của hệ thống tụ bù là bù công suất phản kháng.
Khi lựa chọn và vận hành phù hợp, giải pháp bù có thể hỗ trợ:
Cải thiện hệ số công suất: giảm lượng công suất phản kháng phải lấy từ phía nguồn.
Giảm dòng điện không cần thiết trên hệ thống: với cùng mức công suất tác dụng, việc cải thiện hệ số công suất có thể giảm dòng tổng trên đường dây.
Giảm tổn thất: dòng điện giảm có thể góp phần giảm tổn hao trên cáp và thiết bị phân phối.
Tận dụng tốt hơn công suất hệ thống: giúp giảm phần dung lượng bị chiếm bởi công suất phản kháng.
Hỗ trợ quản lý hệ thống điện: đặc biệt với tủ bù tự động có bộ điều khiển nhiều cấp.
Tuy nhiên, không nên hiểu rằng cứ lắp càng nhiều tụ thì hệ thống càng tốt. Công suất tụ phải được tính toán theo phụ tải và chế độ vận hành thực tế để tránh bù thiếu hoặc bù dư.
3. Các dòng tụ bù Schneider trong danh mục
Theo bảng sản phẩm người dùng cung cấp, nhóm tụ bù có các mức điện áp và công suất sau:
| Mã tụ bù Schneider | Điện áp | Công suất |
|---|---|---|
| BLRCS100A120B44 | 440V | 10 kVAr |
| BLRCS150A180B44 | 440V | 15 kVAr |
| BLRCS200A240B44 | 440V | 20 kVAr |
| BLRCS250A300B44 | 440V | 25 kVAr |
| BLRCS303A000B44 | 440V | 30 kVAr |
| BLRCH400A480B44 | 440V | 40 kVAr |
| BLRCH500A000B44 | 440V | 50 kVAr |
| BLRCH339A407B48 | 480V | 33,9 kVAr |
Có thể thấy nhóm tụ bù Schneider 440V trong tài liệu có dải công suất khá rộng, thuận tiện khi chia thành nhiều cấp trong tủ bù.
Ví dụ, một tủ có thể sử dụng các cấp tụ khác nhau thay vì toàn bộ các cấp bằng nhau. Việc chia cấp cụ thể cần căn cứ vào tổng công suất bù, mức biến động của phụ tải và phương án điều khiển.
4. Bộ điều khiển tụ bù Schneider là gì?
Nếu tụ bù là phần tử tạo ra công suất phản kháng dung thì bộ điều khiển tụ bù Schneider đóng vai trò quản lý quá trình đóng và cắt các cấp tụ.
Khi phụ tải trong nhà máy thay đổi, nhu cầu bù cũng thay đổi. Nếu đóng cố định toàn bộ tụ bù, hệ thống có nguy cơ xảy ra tình trạng không phù hợp giữa công suất tụ và nhu cầu thực tế.
Bộ điều khiển giúp hệ thống tự động lựa chọn số cấp tụ cần thiết dựa trên điều kiện vận hành.

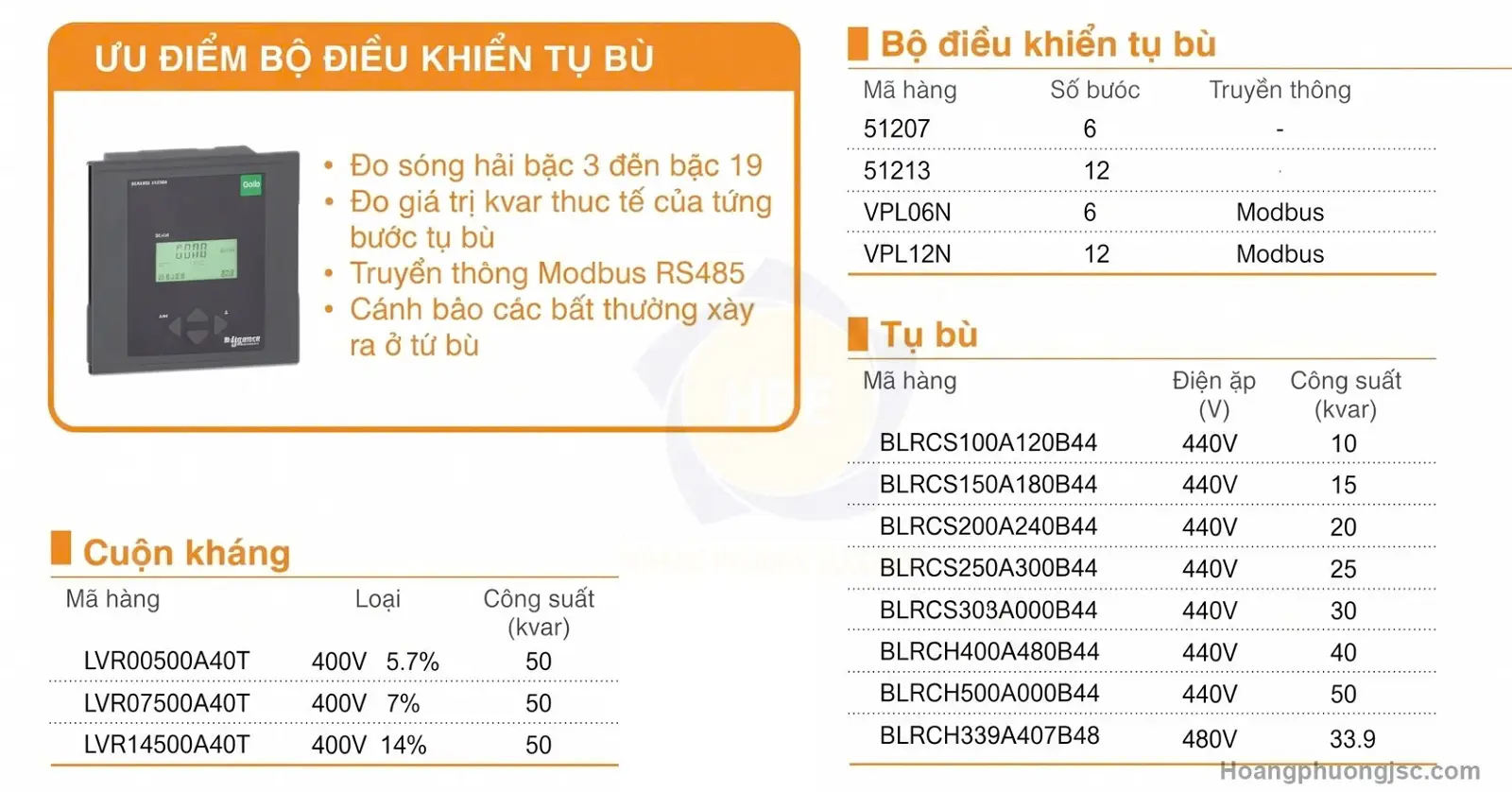

Theo thông tin trong hình, Schneider có các lựa chọn:
| Mã hàng | Số bước | Truyền thông |
|---|---|---|
| 51207 | 6 bước | – |
| 51213 | 12 bước | – |
| VPL06N | 6 bước | Modbus |
| VPL12N | 12 bước | Modbus |
Như vậy có thể lựa chọn bộ 6 bước hoặc 12 bước tùy số cấp tụ của tủ.
5. Ưu điểm của bộ điều khiển tụ bù
Theo nội dung thể hiện trực tiếp trên tài liệu, bộ điều khiển có các khả năng đáng chú ý:
Đo sóng hài từ bậc 3 đến bậc 19.
Đo giá trị kVAr thực tế của từng bước tụ bù.
Truyền thông Modbus RS485 đối với các phiên bản tương ứng.
Cảnh báo các bất thường xảy ra ở tủ bù.
Đây là những chức năng hữu ích cho việc quản lý tủ tụ bù trong các hệ thống điện công nghiệp.
Đặc biệt, khả năng truyền thông giúp bộ điều khiển thuận tiện hơn khi tủ điện nằm trong một hệ thống giám sát tập trung.
6. VPL06N và VPL12N có gì khác nhau?
Hai mã VPL06N và VPL12N đều được tài liệu ghi nhận hỗ trợ truyền thông Modbus. Điểm khác biệt thể hiện rõ nhất trong bảng là số bước điều khiển:
VPL06N: 6 bước.
VPL12N: 12 bước.
Vì vậy, khi thiết kế tủ bù có số cấp ít, VPL06N có thể là phương án cần xem xét. Đối với hệ thống cần chia nhiều cấp hơn để việc bù bám sát sự thay đổi của tải, VPL12N với 12 bước tạo ra nhiều khả năng cấu hình hơn.
Tuy nhiên, số bước điều khiển không đồng nghĩa với tổng công suất bù. Tổng kVAr vẫn phụ thuộc vào công suất của từng cấp tụ được thiết kế trong tủ.
7. Cuộn kháng Schneider là gì?
Cuộn kháng Schneider là thành phần được sử dụng kết hợp với tụ bù trong những hệ thống cần có giải pháp liên quan đến sóng hài.
Đây là vấn đề đáng chú ý tại các nhà máy hiện đại vì ngày càng có nhiều tải phi tuyến như:
- Biến tần.
- UPS.
- Bộ nguồn điện tử.
- Bộ chỉnh lưu.
- Thiết bị điều khiển điện tử.
- Một số hệ thống chiếu sáng điện tử.
- Các dây chuyền có nhiều thiết bị công suất sử dụng điện tử.
Trong môi trường có hàm lượng sóng hài đáng kể, việc thiết kế hệ thống tụ bù cần được đánh giá cẩn thận. Không nên chỉ lựa chọn tụ dựa trên số kVAr mà bỏ qua đặc điểm chất lượng điện của hệ thống.
8. Các mã cuộn kháng Schneider
Theo bảng sản phẩm được cung cấp:
| Mã cuộn kháng | Điện áp | Tỷ lệ | Công suất |
|---|---|---|---|
| LVR00500A40T | 400V | 5,7% | 50 kVAr |
| LVR07500A40T | 400V | 7% | 50 kVAr |
| LVR14500A40T | 400V | 14% | 50 kVAr |
Các mức 5,7% – 7% – 14% là thông số cần đặc biệt lưu ý khi thiết kế và phối hợp cuộn kháng với tụ bù.
Không nên tự ý thay cuộn kháng 5,7% bằng 7% hoặc 14% chỉ vì cùng mức công suất 50 kVAr. Việc lựa chọn phải dựa trên thiết kế của hệ thống và đặc tính sóng hài thực tế.
9. Vì sao tủ tụ bù cần cuộn kháng?
Không phải tất cả tủ tụ bù đều bắt buộc sử dụng cuộn kháng.
Tuy nhiên, đối với mạng điện có nhiều tải phi tuyến hoặc môi trường có sóng hài, việc đánh giá phương án tụ bù kết hợp cuộn kháng là rất quan trọng.
Một hệ thống được thiết kế phù hợp có thể giúp hạn chế các vấn đề liên quan đến tương tác giữa tụ bù và thành phần sóng hài trong mạng.
Đây cũng là lý do khi thiết kế tủ bù cho nhà máy có nhiều biến tần, UPS hoặc tải điện tử, kỹ sư nên khảo sát chất lượng điện trước khi quyết định cấu hình.
10. Cấu tạo cơ bản của tủ tụ bù Schneider
Một tủ tụ bù tự động thường không chỉ có tụ điện. Tùy thiết kế, hệ thống có thể bao gồm:
Aptomat/MCCB bảo vệ → bộ điều khiển tụ bù → thiết bị đóng cắt từng cấp → cuộn kháng (nếu thiết kế yêu cầu) → tụ bù.
Ngoài ra còn có CT lấy tín hiệu, thanh cái, cầu chì hoặc thiết bị bảo vệ, quạt thông gió và các phụ kiện tủ điện.
Có thể hình dung nguyên lý theo chuỗi:
Đo hệ thống → Bộ điều khiển phân tích → Ra lệnh đóng/cắt → Contactor đóng cấp tụ → Tụ cung cấp kVAr
Với hệ thống có cuộn kháng:
Contactor → Cuộn kháng → Tụ bù
Việc phối hợp chính xác các thành phần là yếu tố quan trọng để tủ hoạt động ổn định.
11. Ứng dụng của tụ bù Schneider
Bộ giải pháp tụ bù – bộ điều khiển – cuộn kháng Schneider có thể được sử dụng trong nhiều hệ thống điện:
Nhà máy sản xuất
Các nhà máy thường có nhiều động cơ, máy bơm, quạt và dây chuyền công nghiệp nên nhu cầu bù công suất phản kháng có thể lớn và thay đổi theo thời gian.
Tòa nhà thương mại
Hệ thống điều hòa, bơm nước, thang máy và nhiều thiết bị điện tạo ra đặc tính phụ tải đa dạng. Tủ bù tự động giúp điều chỉnh số cấp tụ theo tình trạng tải.
Tủ điện MSB
Tủ tụ bù thường được bố trí liên quan đến hệ thống phân phối điện tổng nhằm thực hiện bù tập trung cho nhiều nhóm phụ tải.
Hệ thống có biến tần
Đây là trường hợp cần đặc biệt quan tâm đến sóng hài và đánh giá việc sử dụng cuộn kháng phù hợp.
Trung tâm thương mại và khách sạn
Phụ tải thay đổi mạnh theo từng thời điểm trong ngày nên bộ điều khiển nhiều bước giúp hệ thống linh hoạt hơn so với bù cố định.
12. Cách lựa chọn tụ bù, bộ điều khiển và cuộn kháng
Để xây dựng một tủ tụ bù Schneider phù hợp, nên xem xét đồng thời nhiều yếu tố.
Thứ nhất – Tổng công suất bù: xác định nhu cầu kVAr của hệ thống.
Thứ hai – Chia cấp tụ: lựa chọn 10, 15, 20, 25, 30, 40 hay 50 kVAr hoặc phối hợp nhiều cấp phù hợp.
Thứ ba – Số bước điều khiển: lựa chọn bộ 6 hoặc 12 bước theo cấu hình tủ.
Thứ tư – Truyền thông: nếu cần kết nối hệ thống quản lý, có thể xem xét VPL06N hoặc VPL12N theo bảng sản phẩm.
Thứ năm – Sóng hài: cần khảo sát đặc điểm phụ tải và xác định có cần sử dụng cuộn kháng hay không.
Thứ sáu – Điện áp: lựa chọn tụ, cuộn kháng và các thiết bị liên quan đúng thông số thiết kế.
Việc lựa chọn nên dựa trên tính toán kỹ thuật thay vì chỉ căn cứ vào tổng kVAr.
13. Giải pháp đồng bộ cho tủ bù Schneider
Ưu điểm khi xây dựng một hệ thống bù hoàn chỉnh không nằm ở riêng tụ bù hay bộ điều khiển mà ở khả năng phối hợp đúng giữa các thành phần.
Có thể chia giải pháp thành ba lớp:
Tụ bù Schneider: tạo công suất phản kháng cần thiết.
Bộ điều khiển: quyết định thời điểm và số lượng cấp tụ cần đưa vào hệ thống.
Cuộn kháng: được bổ sung khi thiết kế yêu cầu xử lý các vấn đề liên quan đến sóng hài.
Khi kết hợp thêm MCCB, contactor đóng cắt tụ và thiết bị đo lường phù hợp, có thể xây dựng một hệ thống tủ bù tương đối hoàn chỉnh cho mạng điện công nghiệp.
Tụ bù, bộ điều khiển và cuộn kháng Schneider là ba nhóm thiết bị quan trọng trong các giải pháp bù công suất phản kháng cho nhà máy, tòa nhà và hệ thống phân phối điện. Tụ bù cung cấp kVAr nhằm cải thiện hệ số công suất; bộ điều khiển tự động quản lý việc đóng/cắt từng cấp tụ theo nhu cầu phụ tải; trong khi cuộn kháng được sử dụng trong những cấu hình cần quan tâm đến ảnh hưởng của sóng hài. Danh mục trong tài liệu có nhiều lựa chọn tụ bù 440V từ 10–50 kVAr, bộ điều khiển 6 bước, 12 bước, phiên bản hỗ trợ Modbus RS485 và cuộn kháng với tỷ lệ 5,7%, 7% và 14%. Khi thiết kế tủ tụ bù, cần tính toán tổng công suất kVAr, cách chia cấp, điện áp, đặc điểm phụ tải và mức độ sóng hài để lựa chọn thiết bị phù hợp, tránh bù dư và đảm bảo hệ thống vận hành hiệu quả.
