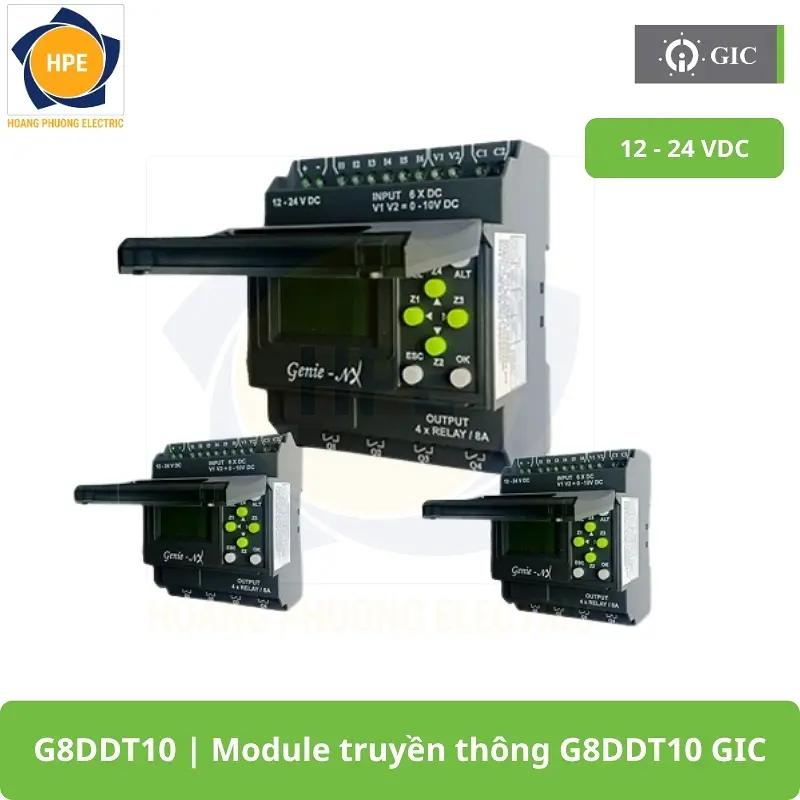

G8DDT10 GIC Module truyền thông Chính Hãng – Giải Pháp Mở Rộng I/O Linh Hoạt Cho Hệ Thống Tự Động Hóa
Giới Thiệu Module truyền thông
Module truyền thông là thiết bị được thiết kế để gia tăng số lượng ngõ vào và ngõ ra cho bộ điều khiển Smart Relay Genie-NX, đáp ứng nhu cầu mở rộng hệ thống điều khiển trong các ứng dụng tự động hóa công nghiệp và thương mại. Với khả năng kết nối trực tiếp đến bộ điều khiển trung tâm theo dạng Daisy Chain, module mở rộng giúp người dùng dễ dàng nâng cấp hệ thống mà không cần thay thế thiết bị hiện có.
Các module mở rộng Genie-NX được tối ưu hóa cho việc giám sát và điều khiển nhiều thiết bị hơn như động cơ, bơm, quạt, van điện từ, cảm biến và các hệ thống sản xuất tự động. Nhờ thiết kế nhỏ gọn, độ ổn định cao và khả năng lắp đặt đơn giản, đây là giải pháp được nhiều kỹ sư và nhà tích hợp hệ thống lựa chọn.
G8DDT10 GIC là phụ kiện và module chuyên dụng thuộc hệ sinh thái Smart Relay GIC Genie-NX, được thiết kế nhằm nâng cao khả năng vận hành, mở rộng và quản lý hệ thống điều khiển tự động hóa. Với khả năng tương thích hoàn toàn với dòng Smart Relay Genie-NX, sản phẩm giúp người dùng dễ dàng mở rộng số lượng I/O, lập trình, sao lưu chương trình hoặc kết nối truyền thông tùy theo nhu cầu ứng dụng thực tế. Nhờ thiết kế nhỏ gọn, độ tin cậy cao và khả năng tích hợp linh hoạt, G8DDT10 GIC được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp, dây chuyền sản xuất tự động, hệ thống HVAC, xử lý nước, điều khiển bơm và nhiều ứng dụng tự động hóa hiện đại khác.
Thông Số Kỹ Thuật Module truyền thông G8DDT10 GIC
| Model | G8DDT10 |
| Kích thước (mm) | 72 x 90 x 65 |
| Trọng lượng (g) | 230 |
| Điện áp nguồn | 12-24VDC |
| Tần số nguồn | 50/60Hz |
| Công suất tiêu thụ | 5W |
| Ngõ vào số | 6 Digital Inputs |
| Ngõ ra | 4 Relay Outputs |
| Dòng tải Relay | 8A @ 240VAC / 5A @ 30VDC |
| Số dòng lập trình | 250 |
| Auxiliary Relay | 64 |
| Hour Meter | 4 |
| Modbus RTU | Có |
| Kiểu lắp đặt | DIN Rail |
Đặc Điểm Nổi Bật Của Module Mở Rộng Genie-NX
- Mở rộng số lượng Input/Output cho Smart Relay Genie-NX.
- Kết nối nhanh chóng theo dạng Daisy Chain.
- Mỗi module cung cấp thêm 8 ngõ vào số và 4 ngõ ra relay.
- Hỗ trợ kết nối tối đa 3 module mở rộng trên một hệ thống.
- Nâng tổng số I/O của hệ thống lên đến 48 điểm.
- Tương thích hoàn toàn với dòng Smart Relay Genie-NX.
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
- Độ tin cậy cao trong môi trường công nghiệp.
- Dễ dàng lắp đặt trên thanh DIN Rail.
Bảng so sánh thông số các dòng Module Mở Rộng Genie-NX
| Model | G7DDT10 | G8DDT10 | G7DDT10E | G8DDT10E |
| Loại thiết bị | Smart Relay Base Module | Smart Relay Base Module | Extension Module | Extension Module |
| Điện áp nguồn | 110-240VAC | 12-24VDC | 110-240VAC | 12-24VDC |
| Tần số nguồn | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Công suất tiêu thụ | 5W | 5W | Phụ thuộc hệ thống | Phụ thuộc hệ thống |
| Màn hình LCD | Có đèn nền | Có đèn nền | Không | Không |
| Hiển thị trạng thái I/O | Có | Có | Không | Không |
| Lập trình trực tiếp trên thiết bị | Có | Có | Không | Không |
| Số dòng lập trình Ladder | 250 dòng | 250 dòng | 250 dòng | 250 dòng |
| Ngõ vào số (Digital Input) | 8 | 6 | 8 | 8 |
| Ngõ vào Analog | Không | 2 (0-10VDC) | Không | Không |
| Analog Function | Không | 12 chức năng | Không | Không |
| Tổng số Input tích hợp | 8 | 8 | 8 | 8 |
| Ngõ ra Relay | 4 | 4 | 4 | 4 |
| Dòng tải Relay | 8A @ 240VAC / 5A @ 30VDC | 8A @ 240VAC / 5A @ 30VDC | 8A @ 240VAC / 5A @ 30VDC | 8A @ 240VAC / 5A @ 30VDC |
| Modbus RTU Slave | Có | Có | Qua Base Module | Qua Base Module |
| Hỗ trợ RS485 | Có (qua module) | Có (qua module) | Có | Có |
| Số module mở rộng tối đa | 3 | 3 | Kết nối với Base Module | Kết nối với Base Module |
| Khả năng mở rộng hệ thống | 48 I/O | 48 I/O | 48 I/O | 48 I/O |
| Nhiệt độ hoạt động | -10°C đến +55°C | -10°C đến +55°C | -10°C đến +55°C | -10°C đến +55°C |
| Nhiệt độ lưu trữ | -20°C đến +70°C | -20°C đến +70°C | -20°C đến +70°C | -20°C đến +70°C |
| Độ ẩm hoạt động | 35–85% RH | 35–85% RH | 35–85% RH | 35–85% RH |
| Cấp bảo vệ | IP20 Terminal, IP40 Housing | IP20 Terminal, IP40 Housing | IP20 Terminal, IP40 Housing | IP20 Terminal, IP40 Housing |
| Kích thước (W×H×D) | 72 × 90 × 65 mm | 72 × 90 × 65 mm | 72 × 90 × 65 mm | 72 × 90 × 65 mm |
| Trọng lượng | 230g | 230g | 230g | 230g |
| Kiểu lắp đặt | DIN Rail / Base Mount | DIN Rail / Base Mount | DIN Rail / Base Mount | DIN Rail / Base Mount |
Thông Số Kỹ Thuật Chung
| Loại thiết bị | Module mở rộng I/O |
| Dòng sản phẩm | Genie-NX Extension Module |
| Số ngõ vào | 8 Digital Inputs |
| Số ngõ ra | 4 Relay Outputs |
| Dòng tải relay | 8A |
| Kiểu kết nối | Daisy Chain |
| Số module mở rộng tối đa | 3 Module |
| Khả năng mở rộng hệ thống | Lên đến 32 Input và 16 Output |
| Kiểu lắp đặt | DIN Rail |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Nhiệt độ lưu trữ | -20°C đến +70°C |
| Chứng nhận | RoHS |
| Ứng dụng | Tự động hóa công nghiệp và thương mại |

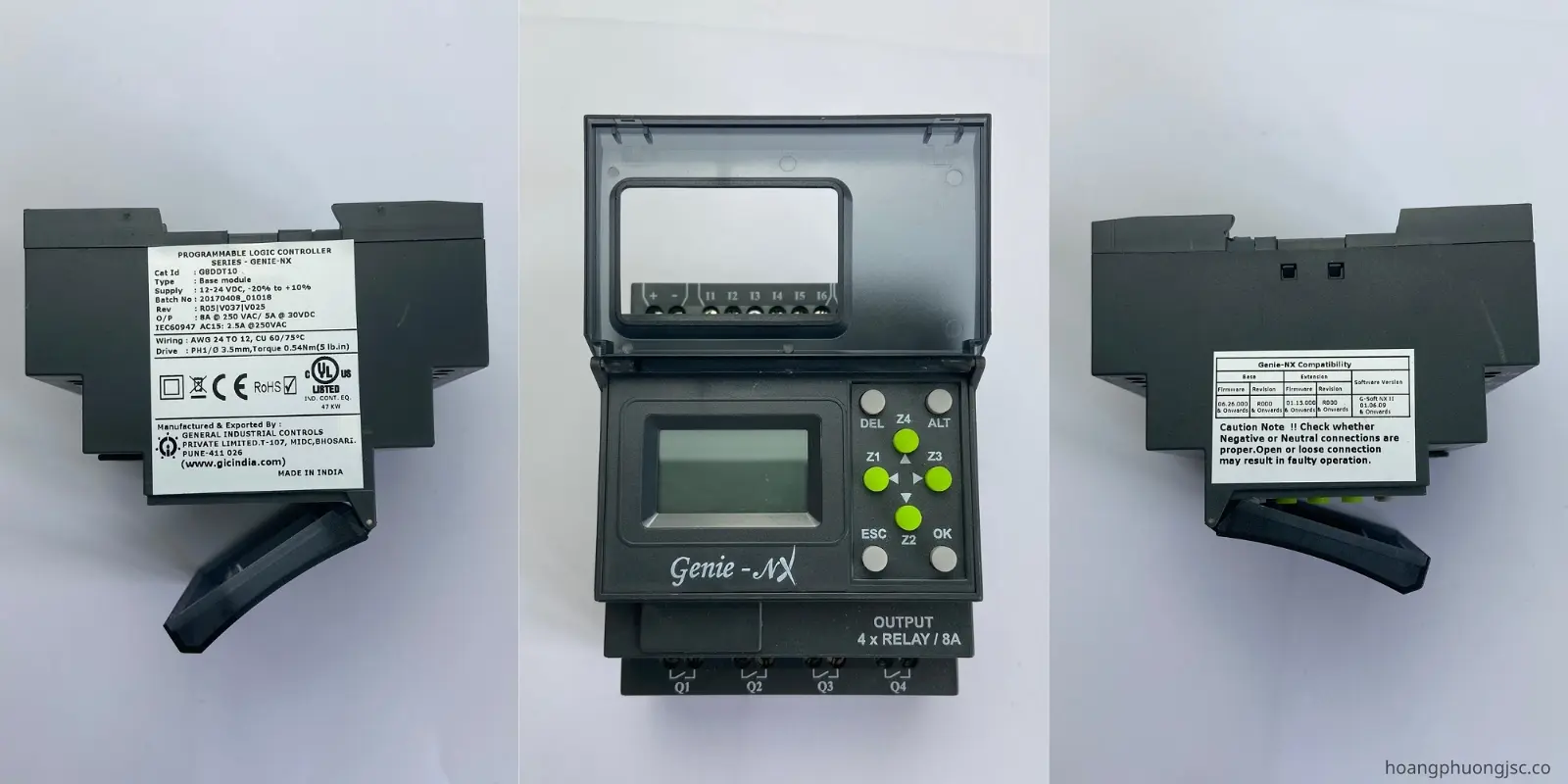

Cấu Tạo Của Module Mở Rộng Genie-NX G8DDT10 GIC
Module mở rộng Genie-NX được thiết kế với các cổng kết nối tín hiệu đầu vào và đầu ra, cổng truyền thông mở rộng cùng hệ thống terminal đấu dây chắc chắn. Thiết bị sử dụng relay công nghiệp chất lượng cao, đảm bảo khả năng đóng cắt ổn định và tuổi thọ lâu dài.
Bên cạnh đó, module được trang bị các đầu nối chuyên dụng cho phép kết nối trực tiếp với bộ điều khiển Genie-NX mà không cần thêm bộ chuyển đổi trung gian, giúp quá trình lắp đặt nhanh chóng và thuận tiện hơn.
Nguyên Lý Hoạt Động
Khi được kết nối với Smart Relay Genie-NX, module mở rộng sẽ hoạt động như một phần của hệ thống điều khiển trung tâm. Tất cả tín hiệu từ cảm biến, công tắc hoặc thiết bị ngoại vi sẽ được truyền về Smart Relay thông qua các ngõ vào mở rộng. Sau khi xử lý chương trình điều khiển, Smart Relay sẽ gửi lệnh tới các ngõ ra relay trên module để điều khiển tải theo yêu cầu.
Nhờ cơ chế mở rộng này, người dùng có thể dễ dàng tăng số lượng thiết bị điều khiển mà không cần thay đổi chương trình hoặc cấu trúc hệ thống hiện có.
Ưu Điểm Của Module Mở Rộng Smart Relay Genie-NX G8DDT10 GIC
- Mở rộng hệ thống nhanh chóng với chi phí hợp lý.
- Không cần thay thế bộ điều khiển trung tâm khi cần thêm I/O.
- Giảm chi phí đầu tư PLC công suất lớn.
- Dễ dàng bảo trì và nâng cấp hệ thống.
- Tương thích hoàn toàn với phần mềm G-Soft NX.
- Độ ổn định cao trong môi trường công nghiệp.
- Hỗ trợ các dự án tự động hóa quy mô vừa và lớn.
Ứng Dụng Của Module Mở Rộng Genie-NX G8DDT10 GIC
Module mở rộng Genie-NX được ứng dụng rộng rãi trong nhiều lĩnh vực như:
- Hệ thống HVAC.
- Điều khiển bơm và quạt công nghiệp.
- Máy đóng gói tự động.
- Dây chuyền sản xuất.
- Hệ thống xử lý nước.
- Điều khiển chiếu sáng thông minh.
- Hệ thống băng tải.
- Máy dệt và máy nhựa.
- Điều khiển cửa tự động.
- Hệ thống quản lý năng lượng.
Vì Sao Nên Chọn G8DDT10 GIC Module Mở Rộng GIC Genie-NX?
GIC là thương hiệu thiết bị tự động hóa công nghiệp nổi tiếng với các giải pháp điều khiển thông minh có độ tin cậy cao. Module mở rộng Genie-NX được phát triển nhằm đáp ứng nhu cầu mở rộng linh hoạt cho hệ thống Smart Relay, giúp doanh nghiệp tối ưu chi phí đầu tư đồng thời vẫn đảm bảo hiệu quả vận hành lâu dài. Với khả năng mở rộng lên đến 48 I/O, đây là lựa chọn phù hợp cho nhiều dự án điều khiển và giám sát hiện đại.
Sơ đồ và cách Lắp Đặt G8DDT10 GIC Module Mở Rộng GIC Genie-NX
Gắn module lên thanh DIN Rail, kết nối với bộ điều khiển Smart Relay Genie-NX thông qua cổng mở rộng chuyên dụng, sau đó đấu nối các tín hiệu đầu vào và đầu ra theo sơ đồ kỹ thuật của nhà sản xuất để đưa hệ thống vào vận hành.
Kết Luận
Module mở rộng Smart Relay GIC Genie-NX là giải pháp tối ưu giúp gia tăng số lượng I/O cho hệ thống điều khiển mà không cần thay thế bộ điều khiển hiện có. Với khả năng mở rộng linh hoạt, độ bền cao và khả năng tích hợp dễ dàng với Smart Relay Genie-NX, sản phẩm mang lại hiệu quả vượt trội cho các ứng dụng tự động hóa công nghiệp và thương mại.
Hãy liên hệ ngay cho chúng tôi để mua được Module truyền thông G8DDT10 GIC chính hãng với giá cả tốt nhất.
