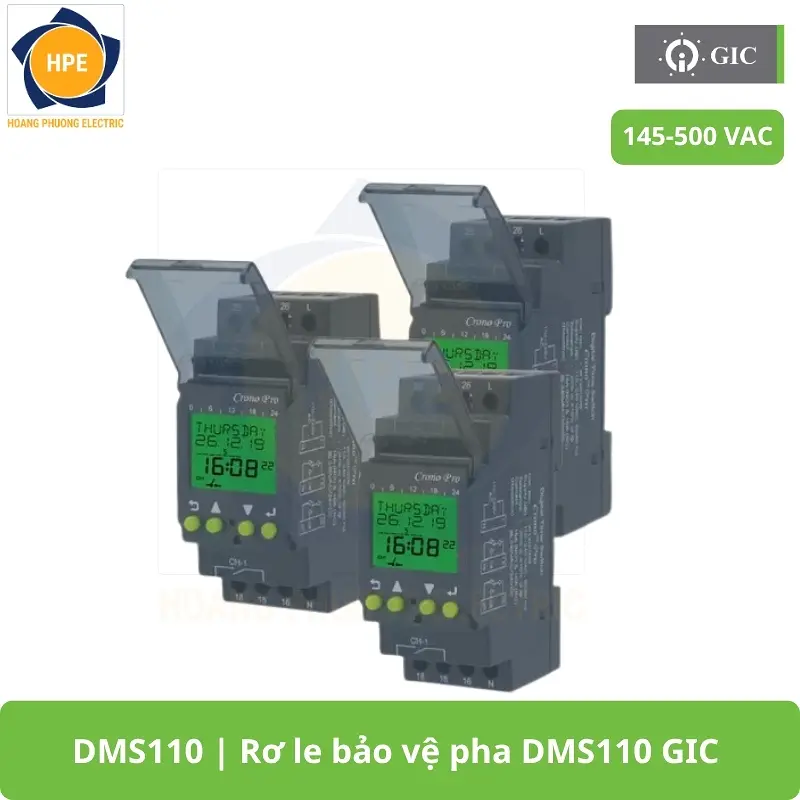

DMS110 GIC Rơ le giám sát điện áp – Bảo vệ pha toàn diện cho mọi hệ thống điện 3 pha

Giới thiệu dòng Rơ le bảo vệ pha GIC SM 800

Rơ le bảo vệ pha GIC SM 800 là dòng relay bảo vệ điện áp kỹ thuật số, được thiết kế để theo dõi liên tục các thông số nguồn trong hệ thống điện công nghiệp. Thiết bị có thể giám sát điện áp dây, điện áp pha, thứ tự pha, tình trạng mất pha, mất cân bằng pha, mất trung tính và tần số nguồn.

So với các dòng rơ le giám sát điện áp dạng chỉnh núm cơ truyền thống, dòng SM 800 có ưu điểm là hiển thị thông số trực quan qua LCD, cài đặt linh hoạt bằng phím bấm, có bảo vệ mật khẩu và lưu lại lịch sử lỗi để hỗ trợ kiểm tra sau sự cố. Nhờ đó, người vận hành dễ dàng nhận biết nguyên nhân lỗi, điều chỉnh thông số bảo vệ và nâng cao độ tin cậy cho hệ thống.

Các mã DMS110, DMS120 và DMA220 GIC có cùng nền tảng chức năng bảo vệ, nhưng khác nhau về ngõ ra relay và nguồn cấp phụ. DMS110 có ngõ ra 1 C/O, DMS120 có 2 ngõ ra 1 C/O + 1 C/O, trong khi DMA220 có thêm nguồn phụ 85-300VAC/DC, phù hợp cho các ứng dụng cần cấp nguồn điều khiển riêng.

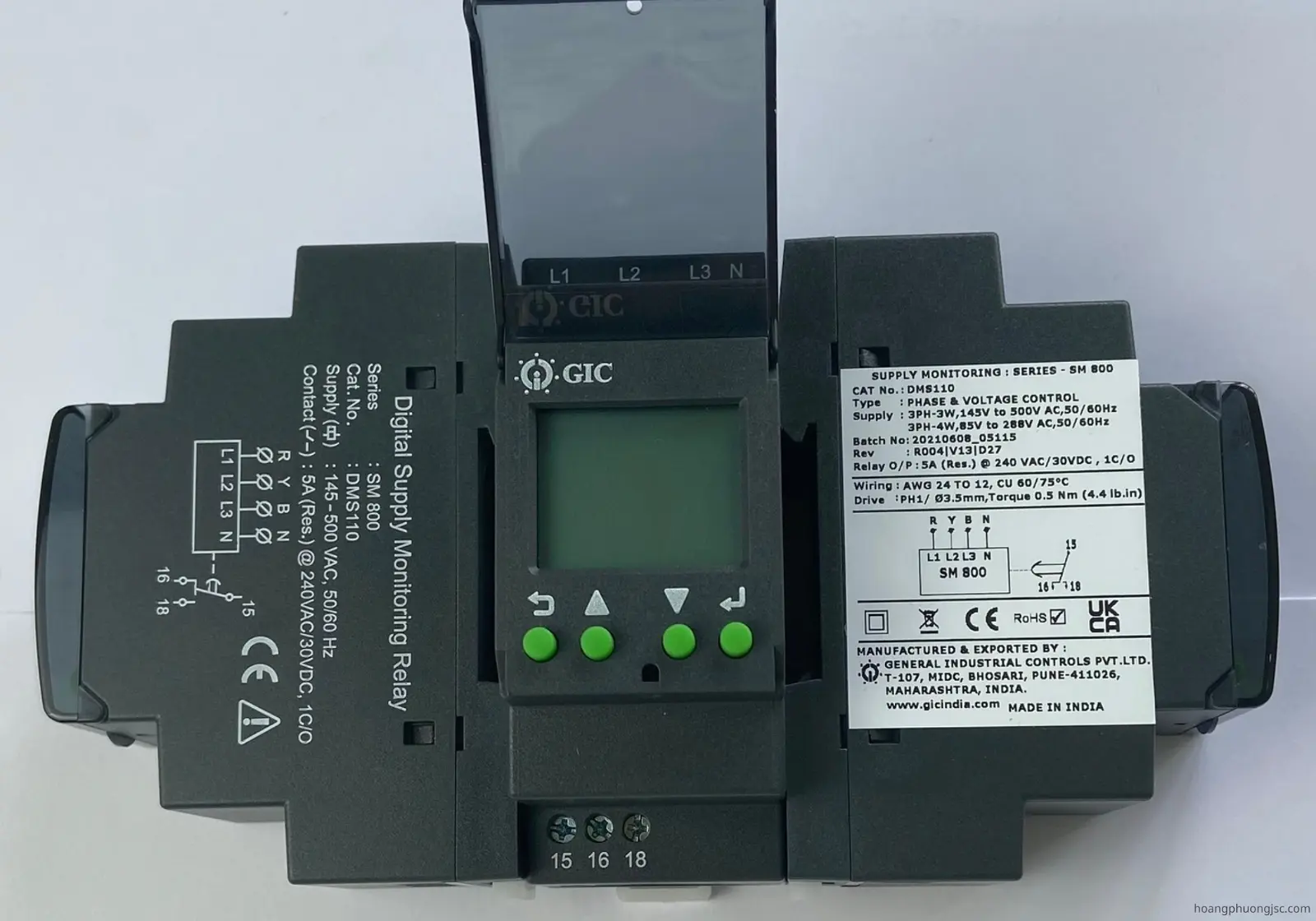

DMS110 GIC là rơ le giám sát điện áp kỹ thuật số thuộc dòng Voltage Monitoring Series SM 800, được thiết kế để bảo vệ hệ thống điện 3 pha trước các sự cố như mất pha, đảo pha, mất cân bằng pha, thấp áp, quá áp, mất trung tính, quá tần số và thấp tần số. Thiết bị được trang bị màn hình LCD nền xanh, hỗ trợ cài đặt thông số linh hoạt, lưu lịch sử lỗi, bảo vệ bằng mật khẩu và lắp đặt dễ dàng trên DIN Rail. Với ngõ ra relay 1 C/O hoặc 1 C/O + 1 C/O tùy phiên bản, DMS110 GIC phù hợp sử dụng trong tủ điện điều khiển, hệ thống motor, máy bơm, HVAC, máy nén khí, băng tải và dây chuyền tự động hóa công nghiệp.

Thông số kỹ thuật Rơ le bảo vệ pha DMS110 GIC

Ưu điểm của rơ le giám sát điện áp GIC SM 800

• Màn hình LCD nền xanh giúp hiển thị thông số trực quan, dễ quan sát.
• Giám sát được hệ thống 3 pha 3 dây hoặc 3 pha 4 dây.
• Bảo vệ nhiều lỗi nguồn: mất pha, đảo pha, mất cân bằng pha, thấp áp, quá áp, mất trung tính, quá tần số và thấp tần số.
• Cho phép cài đặt ngưỡng bảo vệ linh hoạt theo điện áp pha, điện áp dây và tần số.
• Có thể bật/tắt giám sát mất pha và đảo pha theo yêu cầu ứng dụng.
• Hỗ trợ thời gian trễ ON Delay và OFF Delay dải rộng.
• Có chế độ Fail Safe / Non-Fail Safe cho ngõ ra relay.
• Hỗ trợ Latch Manual và Non-Latch Auto Mode.
• Có password protection giúp hạn chế thay đổi thông số trái phép.
• Lưu lại 5 lỗi gần nhất, hỗ trợ kiểm tra và bảo trì hệ thống.
• Có lựa chọn 1 relay hoặc 2 relay output tùy từng mã.
• Thiết kế nhỏ gọn, lắp đặt nhanh trên DIN Rail.

Ứng dụng của Rơ le bảo vệ pha DMS110 GIC

Các mã DMS110, DMS120 và DMA220 GIC được sử dụng rộng rãi trong các hệ thống điện công nghiệp cần giám sát nguồn chính xác, bao gồm:

• Tủ điện điều khiển motor 3 pha.
• Hệ thống máy bơm, bơm PCCC, trạm bơm.
• Hệ thống HVAC, quạt công nghiệp, máy nén khí.
• Dây chuyền sản xuất tự động, băng tải, máy đóng gói.
• Tủ phân phối nguồn trong nhà máy.
• Hệ thống cần giám sát mất pha, đảo pha, mất trung tính.
• Ứng dụng cần bảo vệ thấp áp, quá áp, quá tần số, thấp tần số.
• Tủ điện cần hiển thị thông số, lưu lỗi và cấu hình bảo vệ bằng màn hình số.

Bảng so sánh thông số Rơ le bảo vệ pha DMS110 GIC

Nên chọn DMS110, DMS120 hay DMA220?

• Chọn DMS110 GIC nếu cần rơ le giám sát điện áp kỹ thuật số cơ bản với 1 ngõ ra relay 1 C/O.
• Chọn DMS120 GIC nếu cần 2 ngõ ra relay độc lập 1 C/O + 1 C/O để tách riêng chức năng điều khiển và cảnh báo.
• Chọn DMA220 GIC nếu hệ thống cần rơ le giám sát điện áp có nguồn phụ 85-300VAC/DC và 2 ngõ ra relay.

Nếu hệ thống chỉ cần một tín hiệu bảo vệ chính, DMS110 là lựa chọn phù hợp. Nếu cần xuất thêm tín hiệu cảnh báo hoặc đưa về PLC, DMS120 sẽ linh hoạt hơn. Với các tủ điện yêu cầu nguồn phụ riêng để duy trì chức năng giám sát, DMA220 là mã nên ưu tiên.

Lưu ý khi lắp đặt và sử dụng

• Kiểm tra đúng điện áp cấp của từng mã: 145-500VAC cho DMS110/DMS120 hoặc 85-300VAC/DC cho DMA220.
• Xác định đúng hệ thống đấu nối: 3 pha 3 dây hoặc 3 pha 4 dây.
• Đấu nối đúng các pha L1, L2, L3, N theo sơ đồ kỹ thuật.
• Với DMA220, cần đấu đúng nguồn phụ vào cổng A1/A2.
• Cài đặt đúng ngưỡng UV, OV, Asymmetry, Frequency theo yêu cầu bảo vệ.
• Sử dụng mật khẩu để tránh thay đổi thông số ngoài ý muốn.
• Không dùng relay output vượt quá định mức 5A @ 240VAC / 30VDC.
• Lắp đặt thiết bị trên DIN Rail trong tủ điện khô ráo, thông thoáng.
• Kiểm tra lịch sử lỗi để hỗ trợ bảo trì và xử lý sự cố nhanh hơn.

Sơ đồ và cách lắp đặt

Kết luận

DMS110 GIC là rơ le giám sát điện áp kỹ thuật số thuộc dòng Voltage Monitoring Series SM 800, phù hợp cho các hệ thống cần giám sát nguồn chính xác, hiển thị trực quan và bảo vệ nhiều lỗi điện áp trong môi trường công nghiệp.

Với khả năng bảo vệ mất pha, đảo pha, mất cân bằng pha, thấp áp, quá áp, mất trung tính và lỗi tần số, dòng GIC SM 800 giúp tăng độ an toàn cho thiết bị điện, hạn chế dừng máy và hỗ trợ bảo trì hiệu quả thông qua lịch sử lỗi.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le bảo vệ pha DMS110 GIC chính hãng với giá cả tốt nhất.
