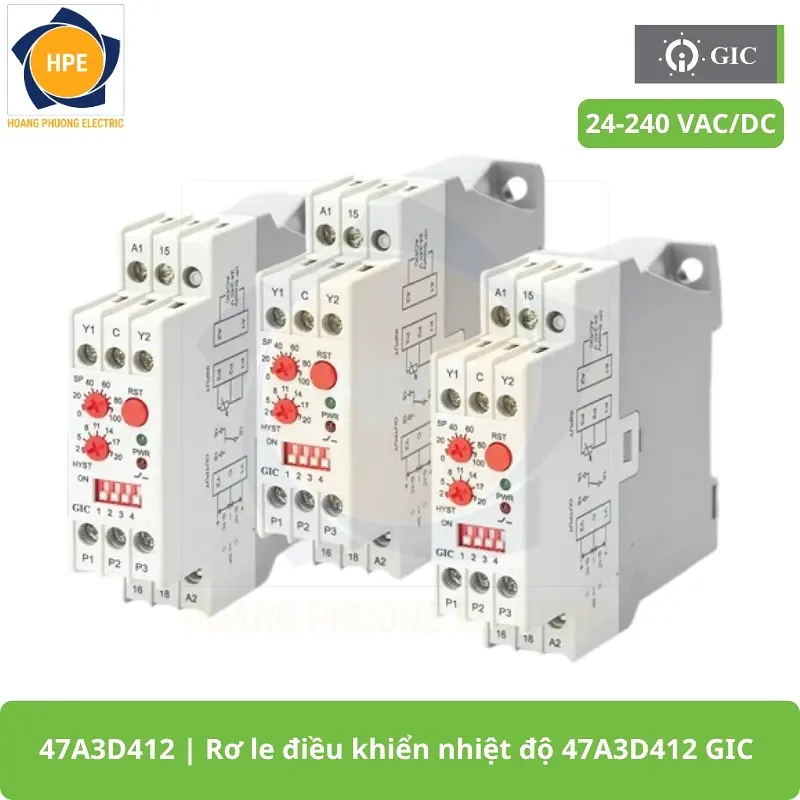

47A3D412 GIC – Relay nhiệt độ PT-100 nguồn 24-240V AC/DC
Relay nhiệt độ PT-100 47A3D412 là thiết bị giám sát và điều khiển nhiệt độ sử dụng cảm biến PT100. Sản phẩm hoạt động với nguồn cấp rộng 24-240V AC/DC, hỗ trợ dải nhiệt từ -50°C đến 300°C, tiếp điểm relay 10A và hai ngõ ra analog 0-10V DC. Thiết bị phù hợp lắp đặt trong tủ điện, hệ thống gia nhiệt, làm mát và các dây chuyền tự động hóa công nghiệp.

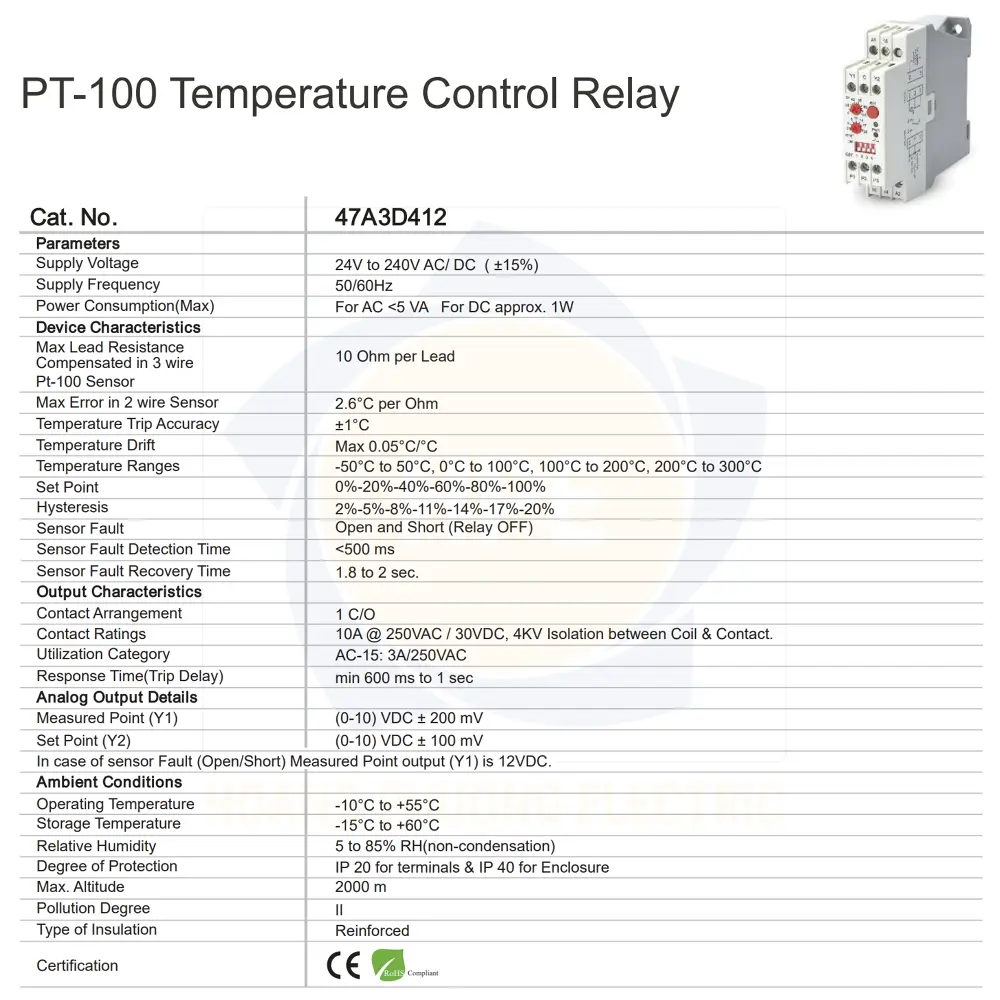

Bảng thông số sản phẩm Rơ le điều khiển nhiệt độ 47A3D412 GIC
| Mã sản phẩm | 47A3D412 |
| Loại thiết bị | Relay điều khiển nhiệt độ PT100 |
| Nguồn cấp | 24-240V AC/DC, ±15% |
| Dải nhiệt độ | -50°C đến 300°C |
| Các dải lựa chọn | -50 đến 50°C; 0 đến 100°C; 100 đến 200°C; 200 đến 300°C |
| Độ chính xác | ±1°C |
| Tiếp điểm đầu ra | 1 C/O |
| Khả năng chịu tải | 10A tại 250V AC hoặc 30V DC |
| Ngõ ra Y1 | Giá trị nhiệt độ đo, 0-10V DC |
| Ngõ ra Y2 | Giá trị nhiệt độ cài đặt, 0-10V DC |
| Hysteresis | 2%, 5%, 8%, 11%, 14%, 17%, 20% |
| Phát hiện lỗi cảm biến | Đứt dây hoặc ngắn mạch |
| Nhiệt độ hoạt động | -10°C đến 55°C |
| Cấp bảo vệ | IP20 đầu nối, IP40 vỏ |
| Kiểu lắp đặt | Thanh DIN 35mm |
Ưu điểm Rơ le điều khiển nhiệt độ 47A3D412 GIC
- Nguồn cấp rộng 24-240V AC/DC, dễ tích hợp vào nhiều hệ thống.
- Dải điều chỉnh nhiệt độ rộng từ -50°C đến 300°C.
- Độ chính xác điểm tác động ±1°C.
- Tiếp điểm relay chịu tải đến 10A.
- Có hai ngõ ra analog 0-10V DC.
- Phát hiện cảm biến PT100 bị đứt hoặc ngắn mạch.
- Hỗ trợ reset tự động hoặc reset thủ công.
- Thiết kế nhỏ gọn, lắp thanh DIN thuận tiện.
Ứng dụng Rơ le điều khiển nhiệt độ 47A3D412 GIC
- Điều khiển điện trở gia nhiệt.
- Điều khiển quạt và hệ thống làm mát.
- Cảnh báo quá nhiệt trong tủ điện.
- Giám sát nhiệt độ động cơ và máy móc.
- Kiểm soát nhiệt độ bồn chứa, đường ống và buồng sấy.
- Truyền tín hiệu nhiệt độ về PLC hoặc bộ giám sát.

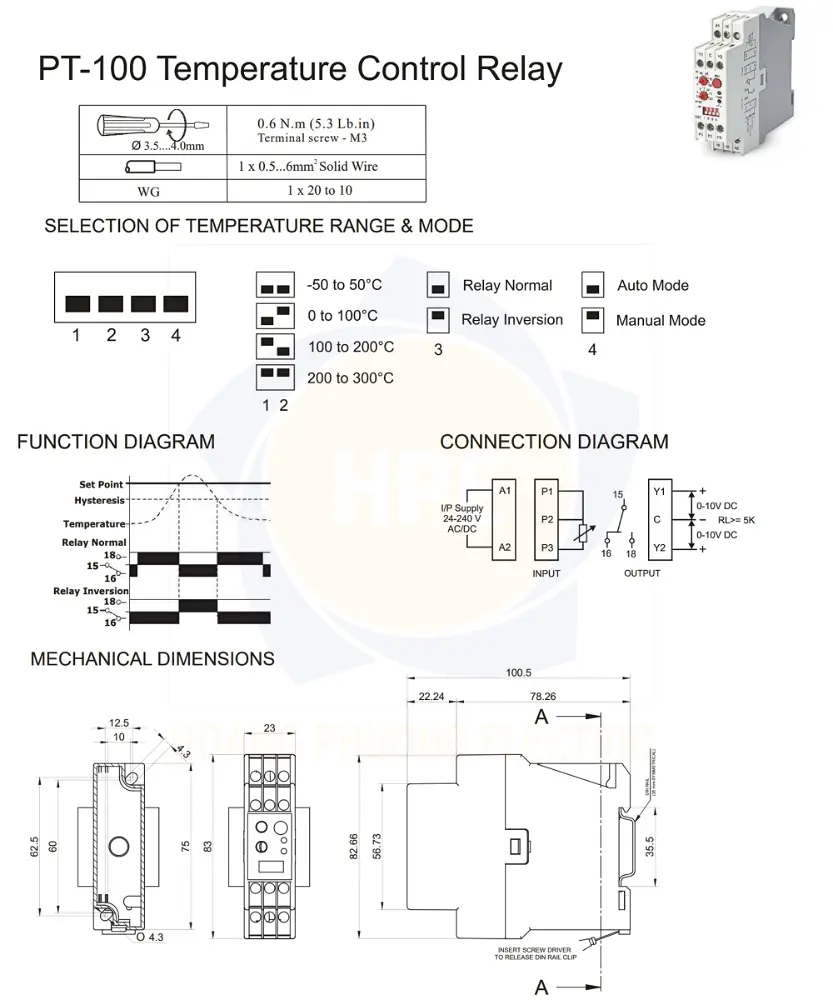

Cách lắp đặt Rơ le điều khiển nhiệt độ 47A3D412 GIC
- Lắp relay lên thanh DIN 35mm trong tủ điện.
- Đấu nguồn 24-240V AC/DC vào chân A1 và A2.
- Kết nối cảm biến PT100 vào các chân P1, P2 và P3.
- Đấu tiếp điểm đầu ra tại các chân 15, 16 và 18.
- Kết nối ngõ ra Y1 để lấy giá trị nhiệt độ thực tế.
- Kết nối ngõ ra Y2 để lấy giá trị nhiệt độ cài đặt.
- Chọn dải nhiệt độ và chế độ hoạt động bằng DIP switch.
- Ngắt hoàn toàn nguồn điện trước khi đấu nối hoặc bảo trì.

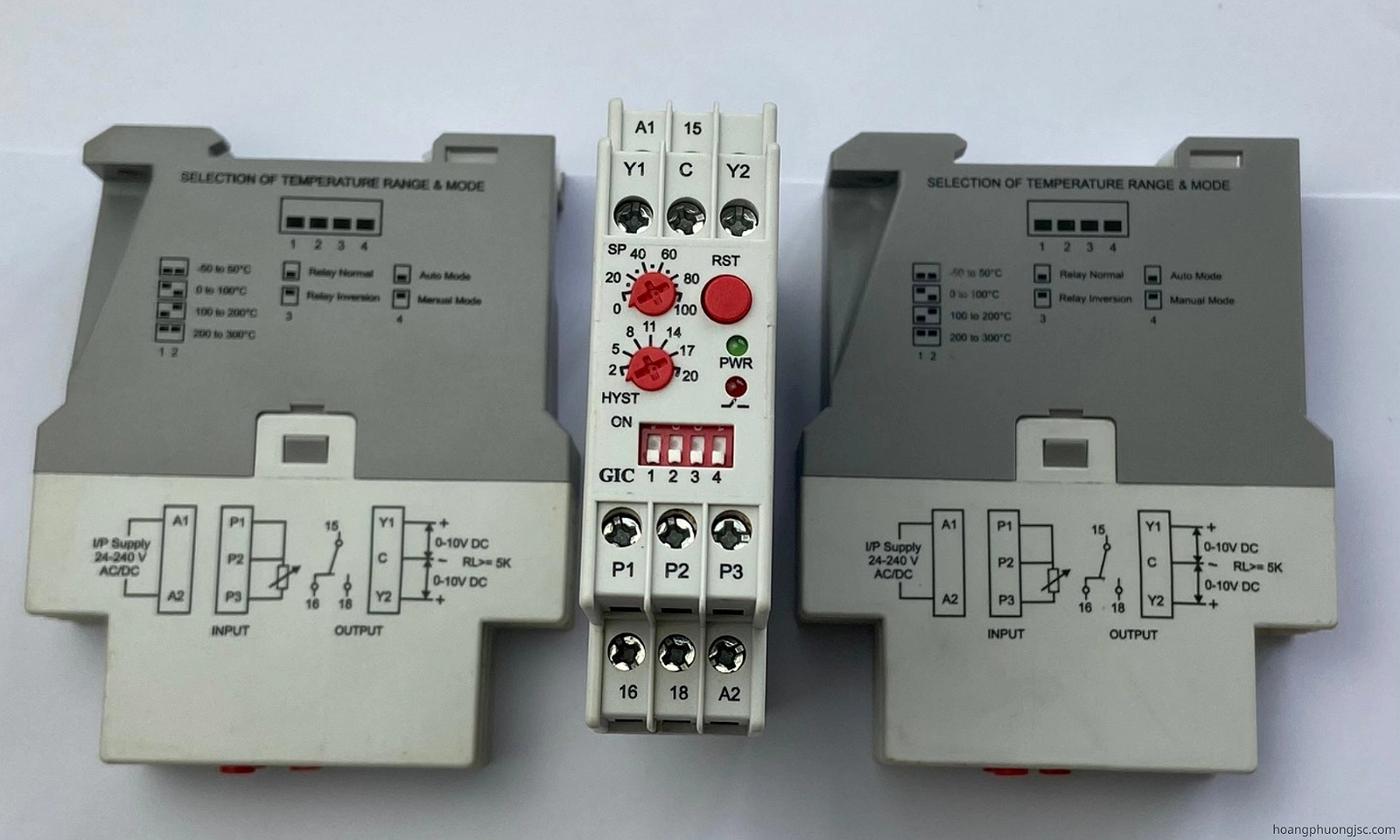

Đặc điểm nổi bật 47A3D412 GIC
- Bốn dải nhiệt độ lựa chọn bằng DIP switch.
- Chế độ Relay Normal hoặc Relay Inversion.
- Chế độ Auto Reset hoặc Manual Reset.
- Đèn LED báo nguồn, trạng thái relay và lỗi cảm biến.
- Ngõ ra Y1 chuyển lên khoảng 12V DC khi cảm biến gặp lỗi.
- Hỗ trợ cảm biến PT100 3 dây để giảm sai số đường dây.
- Thời gian phát hiện lỗi cảm biến dưới 500ms.
Vì sao nên chọn relay Rơ le điều khiển nhiệt độ 47A3D412?
- Một thiết bị có thể đồng thời giám sát, điều khiển và truyền tín hiệu nhiệt độ.
- Nguồn cấp linh hoạt giúp giảm số lượng thiết bị dự phòng.
- Dễ cài đặt và điều chỉnh trực tiếp trên mặt relay.
- Phù hợp với nhiều ứng dụng gia nhiệt và làm mát.
- Tính năng cảnh báo lỗi cảm biến giúp hệ thống vận hành an toàn hơn.
- Kích thước nhỏ gọn, thuận tiện lắp trong tủ điện công nghiệp.
Kết luận
Relay nhiệt độ PT-100 47A3D412 là lựa chọn phù hợp cho các hệ thống cần kiểm soát nhiệt độ ổn định, dễ lắp đặt và có khả năng kết nối với PLC. Với nguồn cấp rộng, tiếp điểm 10A, hai ngõ ra analog và chức năng phát hiện lỗi cảm biến, sản phẩm đáp ứng tốt nhu cầu điều khiển nhiệt độ trong nhiều ứng dụng công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le điều khiển nhiệt độ 47A3D412 GIC chính hãng với giá cả tốt nhất.
