1SDA066548R1 | Aptomat MCCB A2B 3P 125A 18kA ABB
Mã hàng : 1SDA066548R1 ABB
- Hãng sản xuất: ABB
- Chất lượng: Hàng mới 100%
- Chứng từ: Đầy đủ COCQ, hóa đơn VAT
- Bảo hành: 12 tháng lỗi do nhà sản xuất
Liên hệ để có giá tốt nhất
1SDA066548R1 – Aptomat MCCB A2B 3P 125A 18kA ABB
Thông tin chi tiết về MCCB ABB đã được Hoàng Phương JSC cập nhật dưới đây:
Giới thiệu sản phẩm
-
MCCB ABB 1SDA066548R1 là aptomat dạng khối thuộc dòng SACE Formula A2B. Thiết bị dùng để đóng cắt và bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch. Bộ bảo vệ TMF hoạt động theo nguyên lý nhiệt–từ, với các ngưỡng bảo vệ được cài đặt cố định.
-
Sản phẩm có dòng định mức 125A và khả năng cắt Icu 18kA tại 380/415V AC. Thiết kế nhỏ gọn giúp bố trí thuận tiện trong tủ phân phối điện. Đầu nối phía trước hỗ trợ đấu dây và kiểm tra khi lắp đặt.
Thông số kỹ thuật MCCB 1SDA066548R1 ABB
| Tên sản phẩm | Aptomat MCCB ABB |
| Mã sản phẩm | 1SDA066548R1 |
| Dòng sản phẩm | Formula A2B |
| Số cực | 3 cực |
| Dòng định mức | 125A |
| Khả năng cắt ngắn mạch | 18kA |
| Cấp bảo vệ | IP20 |
| Độ bền điện | 4000 chu kỳ |
| Độ bền cơ học | 10000 chu kỳ |
| Điện áp làm việc định mức | 380/415V AC |
| Kích thước (RxCxS) | 105 × 150 × 60 mm |
| Cân nặng | 1,3kg |
| Tiêu chuẩn | IEC 60947-2 |
| Kiểu lắp đặt | Gắn trên tủ điện |
Phụ kiện lắp đặt MCCB ABB

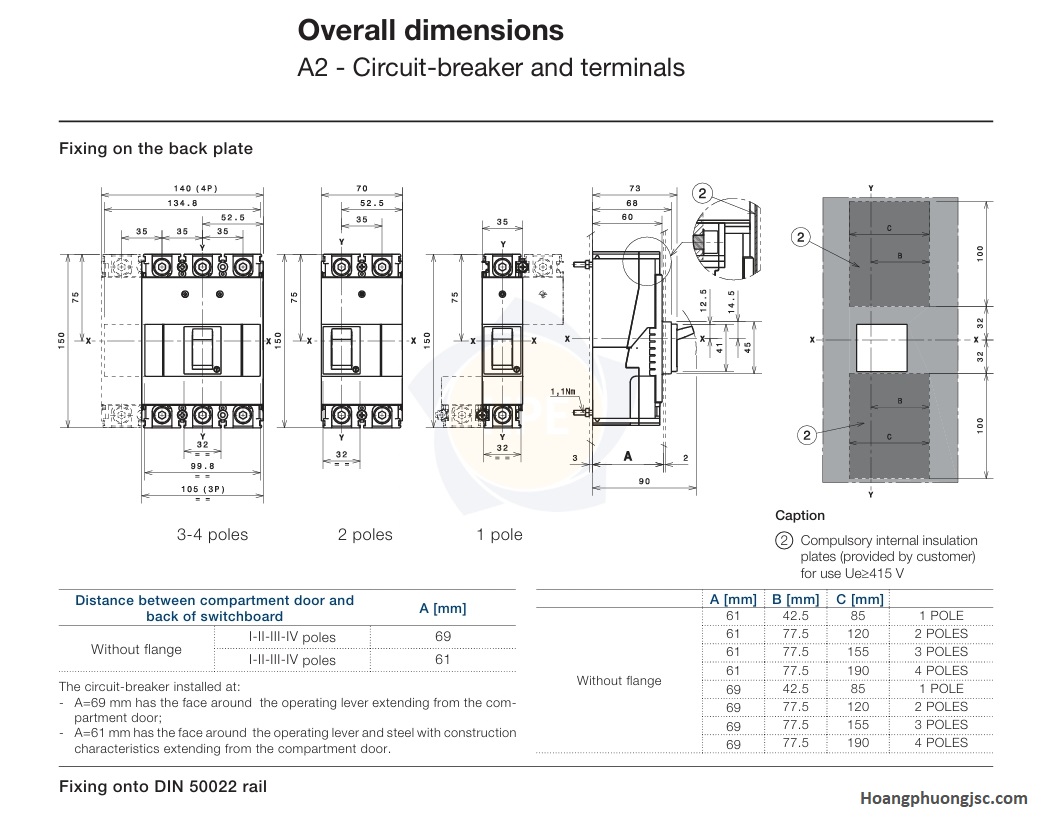

Kích thước MCCB 1SDA066548R1 ABB
Nguyên lý hoạt động MCCB ABB
- Bảo vệ quá tải: Khi dòng điện vượt mức cho phép trong thời gian đủ dài, phần tử lưỡng kim nóng lên và biến dạng. Cơ cấu nhả tác động để ngắt mạch.
- Bảo vệ ngắn mạch: Khi dòng sự cố tăng cao, cơ cấu điện từ tác động nhanh để mở tiếp điểm.
- Đóng cắt bằng tay: Người vận hành có thể thao tác cần gạt để đóng hoặc ngắt nguồn điện.
- Bảo vệ cố định: Bộ TMF có ngưỡng nhiệt và từ được thiết lập sẵn. Người dùng không điều chỉnh dòng bảo vệ như trên bộ TMD.
Lưu ý khi mua hàng và lắp đặt MCCB ABB
- Chọn dòng 125A phù hợp với tải thực tế và khả năng chịu dòng của dây dẫn.
- Kiểm tra dòng ngắn mạch dự kiến tại vị trí lắp đặt.
- Đối chiếu khả năng cắt tại đúng điện áp sử dụng. Giá trị Icu thay đổi theo điện áp.
- Lắp thiết bị chắc chắn và siết đầu nối theo hướng dẫn của ABB.
- Chừa khoảng trống phù hợp để đấu dây, kiểm tra và thao tác.
- Xác định nguyên nhân sự cố trước khi đóng điện trở lại.
Bảng so sánh thông số MCCB A2B 18kA ABB
| Dòng định mức | 3P | 3P | Dòng cắt |
|---|---|---|---|
| 125A | 1SDA066548R1 | 1SDA066554R1 | 18kA |
| 150A | 1SDA068779R1 | 1SDA068782R1 | 18kA |
| 160A | 1SDA066549R1 | 1SDA066555R1 | 18kA |
| 175A | 1SDA066550R1 | 1SDA066556R1 | 18kA |
| 200A | 1SDA066551R1 | 1SDA066557R1 | 18kA |
| 225A | 1SDA066552R1 | 1SDA066558R1 | 18kA |
| 250A | 1SDA066553R1 | 1SDA066559R1 | 18kA |
Catalog MCCB ABB : CATALOG MCCB ABB
Catalog chi tiết của MCCB : 1SDA066548R1
