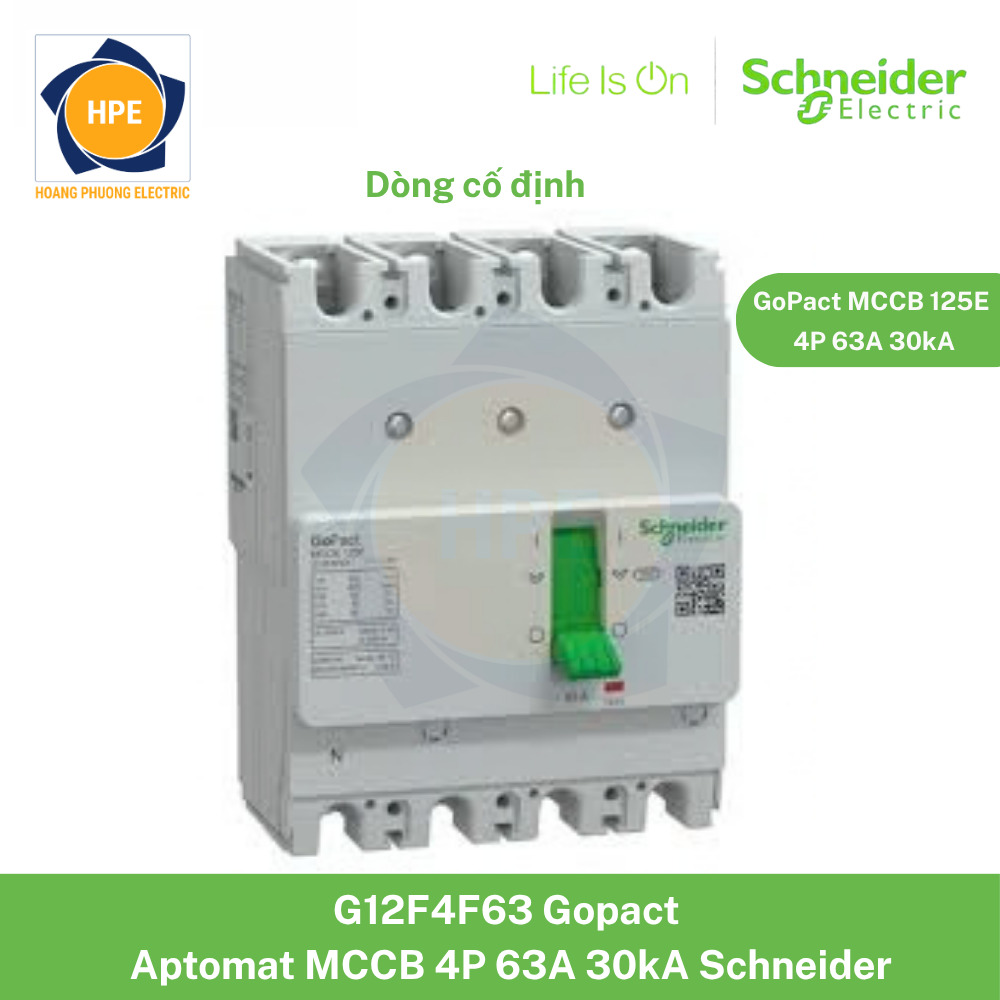

Aptomat khối Schneider MCCB G12F4F63
G12F4F63 Schneider được thiết kế cho các mạch phân phối điện hạ áp cần bảo vệ quá tải và ngắn mạch với dòng định mức 63A. Đây là phiên bản 4P4D, nghĩa là MCCB có 4 cực và cả 4 cực đều được phát hiện dòng điện.
G12F4F63 sử dụng bảo vệ nhiệt Fixed, với ngưỡng cố định 1,0 × In, tương đương 63A, phù hợp với các mạch phân phối điện 3 pha có dòng tải tương ứng.
Đặc tính kỹ thuật của MCCB Gopact 125
| Thông số kỹ thuật | G12F4F63 |
|---|---|
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | GoPact MCCB 125 |
| Mã sản phẩm | G12F4F63 |
| Loại thiết bị | MCCB |
| Số cực | 4P4D |
| Dòng định mức In | 63A |
| Điện áp vận hành Ue | 415VAC |
| Điện áp cách điện Ui | 440V |
| Điện áp chịu xung Uimp | 6kV mạch chính / 4kV mạch phụ |
| Tần số | 50/60Hz |
| Bộ bảo vệ | TMD |
| Bảo vệ nhiệt | Fixed |
| Ir | 1,0 × In |
| Giá trị Ir với In = 63A | 63A |
| Bảo vệ ngắn mạch | Tác động từ cố định |
| Độ bền cơ học | 30.000 chu kỳ |
| Nhiệt độ vận hành | -20 đến 55°C |
| Nhiệt độ lưu trữ | -35 đến 85°C |
| Kích thước 4P (H × W × D) |
130 × 100 × 60mm |
| Cấp bảo vệ | IP20 đầu nối / IP40 mặt tủ |
Khả năng bảo vệ của G12F4F63
Điểm đáng chú ý của G12F4F63 là khả năng cắt 30kA tại 380–415VAC. Trong catalogue GoPact 125, cấp E có Icu 30kA và Ics 30kA ở điện áp 380–415VAC.
| Icu tại 380–415VAC | 30kA |
| Ics tại 380–415VAC | 30kA |
| Icu tại 220–230VAC | 50kA |
| Ics tại 220–230VAC | 25kA |
| Bảo vệ quá tải | TMD |
| Bảo vệ nhiệt | Fixed |
| Ir | 1,0 × In |
| Khoảng Ir với In = 63A | 63A |
| Bảo vệ ngắn mạch | Tác động từ cố định |
| Cấu hình | 4P4D |
Ngoài khả năng bảo vệ, dòng GoPact còn hỗ trợ nhiều phụ kiện như MX shunt trip, MN undervoltage release, OF auxiliary contact, SD trip alarm contact, tay xoay trực tiếp hoặc tay xoay kéo dài và các phụ kiện đầu nối.
Kích thước và hướng dẫn lắp đặt MCCB Schneider Gopact 125
Ứng dụng của MCCB G12F4F63
G12F4F63 hướng đến các hệ thống phân phối điện hạ áp sử dụng MCCB dòng nhỏ trong phạm vi GoPact 125. Bộ TMD của dòng sản phẩm này được Schneider mô tả dành chủ yếu cho các ứng dụng phân phối điện công nghiệp và thương mại
Một số vị trí có thể sử dụng G12F4F63 gồm:
- Tủ điện phân phối hạ áp.
- Tủ điện điều khiển và cấp nguồn cho thiết bị.
- Các nhánh cấp điện 3 pha có dòng tải phù hợp.
- Hệ thống phân phối điện trong công trình thương mại.
- Tủ điện cho nhà xưởng và khu vực sản xuất.
- Mạch cần bảo vệ quá tải và ngắn mạch bằng MCCB.
- Các ứng dụng yêu cầu khả năng cắt 30kA tại 415VAC.
Bộ ngắt mạch vỏ đúc GoPact MCCB – Schneider Electric Việt Nam
Hướng dẫn đấu cáp và lắp đặt Aptomat GoPact MCCB Schneider Electric Việt Nam
Phụ kiện cho MCCB Schneider GoPac
- MX: cuộn cắt từ xa – Shunt Trip.
- MN: cuộn bảo vệ thấp áp – Undervoltage Release.
- OF: tiếp điểm phụ.
- SD: tiếp điểm báo sự cố/tác động bảo vệ.
- Tay xoay trực tiếp.
- Tay xoay kéo dài.
- Terminal shield.
- Phase barrier.
- Các phụ kiện kết nối đầu cực.
Hướng dẫn lựa chọn MCCB Gopact 125
Các mã MCCB GoPact 125E liên quan
Kết luận
Schneider G12F4F63 là MCCB GoPact 125E cấu hình 4P4D, 63A, Icu 30kA tại 415VAC, sử dụng bộ bảo vệ nhiệt từ TMD có khả năng chỉnh định. Sản phẩm có thiết kế nhỏ gọn, kích thước 130 × 75 × 60mm và khối lượng khoảng 0,7kg, phù hợp để tích hợp vào các tủ phân phối điện hạ áp có yêu cầu bảo vệ quá tải và ngắn mạch.
