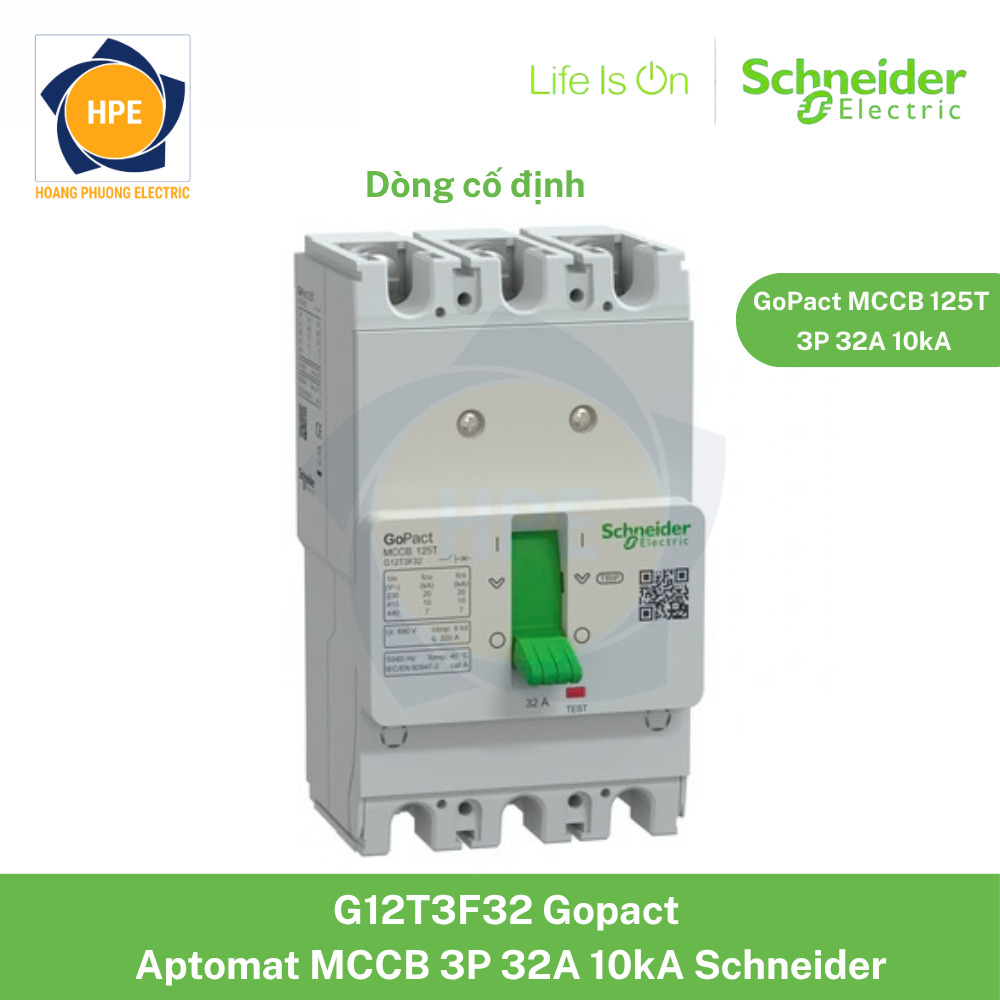

Đặc tính kỹ thuật của MCCB Gopact 125
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | GoPact MCCB 125 |
| Mã sản phẩm | G12T3F32 |
| Loại thiết bị | MCCB |
| Số cực | 3P3D |
| Dòng định mức In | 32A |
| Điện áp vận hành Ue | 415VAC |
| Điện áp cách điện Ui | 440V |
| Điện áp chịu xung Uimp | 6kV mạch chính / 4kV mạch phụ |
| Tần số | 50/60Hz |
| Bộ bảo vệ | TMD |
| Bảo vệ nhiệt | Fixed |
| Ir | 1,0 × In |
| Giá trị Ir với In = 32A | 32A |
| Bảo vệ ngắn mạch | Tác động từ chỉnh định |
| Độ bền cơ học | 30.000 chu kỳ |
| Nhiệt độ vận hành | -20 đến 55°C |
| Nhiệt độ lưu trữ | -35 đến 85°C |
| Kích thước 3P (H × W × D) | 130 × 75 × 60mm |
| Cấp bảo vệ | IP20 đầu nối / IP40 mặt tủ |
Khả năng bảo vệ của G12T3A16
| Icu tại 380–415VAC | 10kA |
| Ics tại 380–415VAC | 10kA |
| Icu tại 220–230VAC | 20kA |
| Ics tại 220–230VAC | 20kA |
| Cấu hình | 3P3D |
Kích thước và hướng dẫn lắp đặt MCCB Schneider Gopact 125
Ứng dụng của MCCB G12T3A16
G12T3F32 hướng đến các hệ thống phân phối điện hạ áp sử dụng MCCB dòng nhỏ trong phạm vi GoPact 125. Bộ TMD của dòng sản phẩm này được Schneider ứng dụng phân phối điện công nghiệp và thương mại
- Tủ điện phân phối hạ áp.
- Tủ điện điều khiển và cấp nguồn cho thiết bị.
- Các nhánh cấp điện 3 pha có dòng tải phù hợp.
- Hệ thống phân phối điện trong công trình thương mại.
- Tủ điện cho nhà xưởng và khu vực sản xuất.
- Mạch cần bảo vệ quá tải và ngắn mạch bằng MCCB.
- Các ứng dụng yêu cầu khả năng cắt 10kA tại 415VAC.
Bộ ngắt mạch vỏ đúc GoPact MCCB – Schneider Electric Việt Nam
Hướng dẫn đấu cáp và lắp đặt Aptomat GoPact MCCB Schneider Electric Việt Nam
Phụ kiện cho MCCB Schneider GoPac
- MX: cuộn cắt từ xa – Shunt Trip.
- MN: cuộn bảo vệ thấp áp – Undervoltage Release.
- OF: tiếp điểm phụ.
- SD: tiếp điểm báo sự cố/tác động bảo vệ.
- Tay xoay trực tiếp.
- Tay xoay kéo dài.
- Terminal shield.
- Phase barrier.
- Các phụ kiện kết nối đầu cực.
Hướng dẫn lựa chọn MCCB Gopact 125
Các mã MCCB GoPact 125 liên quan
| Dòng định mức | 3P – 10kA | 4P – 10kA | 3P – 15kA | 4P – 15kA | 3P – 30kA | 4P – 30kA |
|---|---|---|---|---|---|---|
| 32A | G12T3F32 | G12T4F16 | G12E3F16 | G12E4F16 | G12F3F16 | G12F4F16 |
| 32A | G12T3F32 | G12T4F20 | G12E3F20 | G12E4F20 | G12F3F20 | G12F4F20 |
| 32A | G12T3F32 | G12T4F25 | G12E3F25 | G12E4F25 | G12F3F25 | G12F4F25 |
| 32A | G12T3F32 | G12T4F32 | G12E3F32 | G12E4F32 | G12F3F32 | G12F4F32 |
| 40A | G12T3F40 | G12T4F40 | G12E3F40 | G12E4F40 | G12F3F40 | G12F4F40 |
| 50A | G12T3F50 | G12T4F50 | G12E3F50 | G12E4F50 | G12F3F50 | G12F4F50 |
| 63A | G12T3F63 | G12T4F63 | G12E3F63 | G12E4F63 | G12F3F63 | G12F4F63 |
| 80A | G12T3F80 | G12T4F80 | G12E3F80 | G12E4F80 | G12F3F80 | G12F4F80 |
| 100A | G12T3F100 | G12T4F100 | G12E3F100 | G12E4F100 | G12F3F100 | G12F4F100 |
| 132A | G12T3F125 | G12T4F125 | G12E3F125 | G12E4F125 | G12F3F125 | G12F4F125 |
