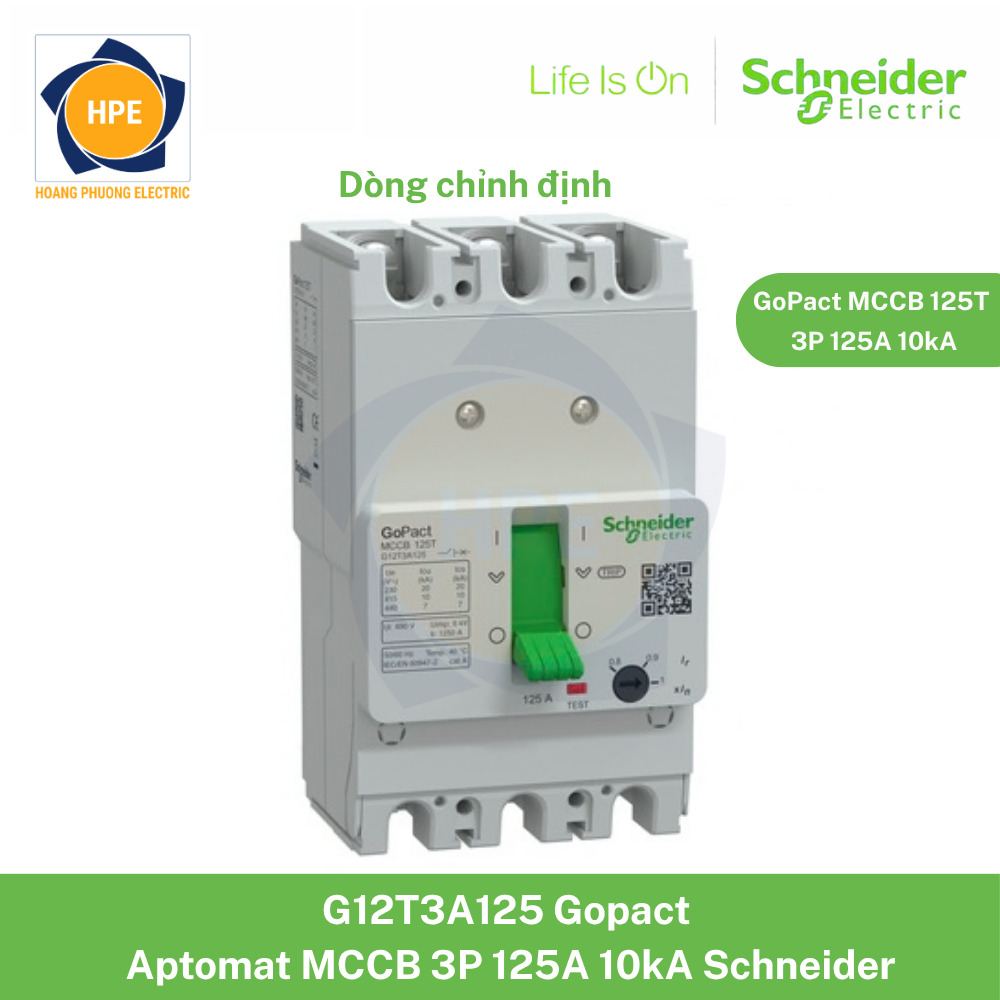

Aptomat khối Schneider MCCB G12T3A125
G12T3A125 Schneider được thiết kế cho các mạch phân phối điện hạ áp cần bảo vệ quá tải và ngắn mạch với dòng định mức 125A. Đây là phiên bản 3P3D, nghĩa là MCCB có 3 cực và cả 3 cực đều được phát hiện dòng điện.
G12T3A125 sử dụng bảo vệ nhiệt Adjustable, cho phép chỉnh định trong khoảng 0,8–1,0 × In, tương đương 100A–125A với dòng định mức 125A, phù hợp với các mạch phân phối điện 3 pha có dòng tải tương ứng.
Đặc tính kỹ thuật của MCCB Gopact 125
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | GoPact MCCB 125 |
| Mã sản phẩm | G12T3A125 |
| Loại thiết bị | MCCB |
| Số cực | 3P3D |
| Dòng định mức In | 125A |
| Điện áp vận hành Ue | 415VAC |
| Điện áp cách điện Ui | 440V |
| Điện áp chịu xung Uimp | 6kV mạch chính / 4kV mạch phụ |
| Tần số | 50/60Hz |
| Bộ bảo vệ | TMD |
| Bảo vệ nhiệt | Adjustable |
| Ir | 0,8–1,0 × In |
| Giá trị Ir với In = 125A | 100A–125A |
| Độ bền cơ học | 30.000 chu kỳ |
| Nhiệt độ vận hành | -20 đến 55°C |
| Nhiệt độ lưu trữ | -35 đến 85°C |
| Kích thước 3P (H × W × D) | 130 × 75 × 60mm |
| Cấp bảo vệ | IP20 đầu nối / IP40 mặt tủ |
Khả năng bảo vệ của G12T3A125
| Icu tại 380–415VAC | 10kA |
| Ics tại 380–415VAC | 10kA |
| Icu tại 220–230VAC | 20kA |
| Ics tại 220–230VAC | 20kA |
| Ir | 0,8–1,0 × In |
| Cấu hình | 3P3D |
Ngoài khả năng bảo vệ, dòng GoPact còn hỗ trợ nhiều phụ kiện như MX shunt trip, MN undervoltage release, OF auxiliary contact, SD trip alarm contact, tay xoay trực tiếp hoặc tay xoay kéo dài và các phụ kiện đầu nối.
Kích thước và hướng dẫn lắp đặt MCCB Schneider Gopact 125
Ứng dụng của MCCB G12T3A125
G12T3A125 hướng đến các hệ thống phân phối điện hạ áp sử dụng MCCB dòng nhỏ trong phạm vi GoPact 125. Bộ TMD của dòng sản phẩm này được Schneider mô tả dành chủ yếu cho các ứng dụng phân phối điện công nghiệp và thương mại
- Tủ điện phân phối hạ áp.
- Tủ điện điều khiển và cấp nguồn cho thiết bị.
- Các nhánh cấp điện 3 pha có dòng tải phù hợp.
- Hệ thống phân phối điện trong công trình thương mại.
- Tủ điện cho nhà xưởng và khu vực sản xuất.
- Mạch cần bảo vệ quá tải và ngắn mạch bằng MCCB.
- Các ứng dụng yêu cầu khả năng cắt 10kA tại 415VAC.
Bộ ngắt mạch vỏ đúc GoPact MCCB – Schneider Electric Việt Nam
Hướng dẫn đấu cáp và lắp đặt Aptomat GoPact MCCB Schneider Electric Việt Nam
Phụ kiện cho MCCB Schneider GoPac
- MX: cuộn cắt từ xa – Shunt Trip.
- MN: cuộn bảo vệ thấp áp – Undervoltage Release.
- OF: tiếp điểm phụ.
- SD: tiếp điểm báo sự cố/tác động bảo vệ.
- Tay xoay trực tiếp.
- Tay xoay kéo dài.
- Terminal shield.
- Phase barrier.
- Các phụ kiện kết nối đầu cực.
Hướng dẫn lựa chọn MCCB Gopact 125
Các mã MCCB GoPact 125 liên quan
| Dòng định mức | 3P – 10kA | 4P – 10kA | 3P – 15kA | 4P – 15kA | 3P – 10kA | 4P – 10kA |
|---|---|---|---|---|---|---|
| 125A | G12T3A125 | G12T4A16 | G12E3A16 | G12E4A16 | G12F3A16 | G12F4A16 |
| 20A | G12T3A20 | G12T4A20 | G12E3A20 | G12E4A20 | G12F3A20 | G12F4A20 |
| 25A | G12T3A25 | G12T4A25 | G12E3A25 | G12E4A25 | G12F3A25 | G12F4A25 |
| 32A | G12T3A32 | G12T4A32 | G12E3A32 | G12E4A32 | G12F3A32 | G12F4A32 |
| 40A | G12T3A40 | G12T4A40 | G12E3A40 | G12E4A40 | G12F3A40 | G12F4A40 |
| 50A | G12T3A50 | G12T4A50 | G12E3A50 | G12E4A50 | G12F3A50 | G12F4A50 |
| 63A | G12T3A63 | G12T4A63 | G12E3A63 | G12E4A63 | G12F3A63 | G12F4A63 |
| 80A | G12T3A80 | G12T4A80 | G12E3A80 | G12E4A80 | G12F3A80 | G12F4A80 |
| 100A | G12T3A100 | G12T4A100 | G12E3A100 | G12E4A100 | G12F3A100 | G12F4A100 |
| 125A | G12T3A125 | G12T4A125 | G12E3A125 | G12E4A125 | G12F3A125 | G12F4A125 |
