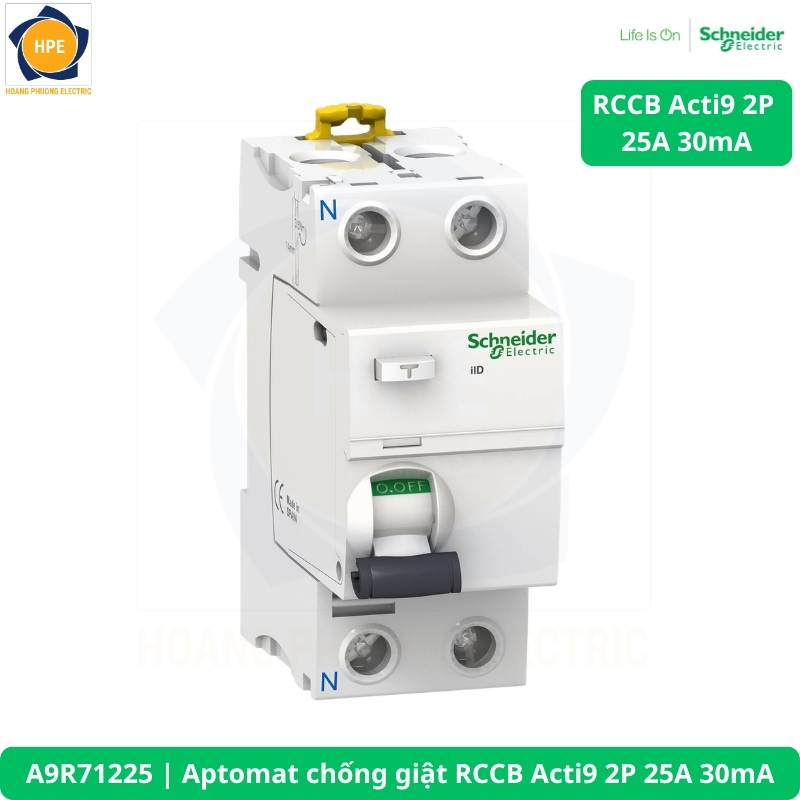

A9R71225 | Aptomat chống giật RCCB Acti9 2P 25A 30mA
★ Mã hàng: A9R71225
Chất lượng: Chính hãng 100%
Bảo hành: Bảo hành 12 tháng lỗi do nhà sản xuất
Tình trạng: Còn hàng
★ Liên hệ để nhận báo giá tốt nhất!
Giới thiệu RCCB Acti9 A9R71225 Schneider – Thiết bị bảo vệ chống dòng rò hiệu quả
Giới thiệu chung
RCCB Acti9 A9R71225 là dòng aptomat chống dòng rò Schneider thuộc hệ thống Acti9. Thiết bị được sử dụng để phát hiện dòng điện rò và ngắt mạch khi dòng rò đạt đến giá trị tác động. Dòng RCCB Acti9 iID trong catalogue có các phiên bản 2P và 4P, phù hợp cho mạng điện 230/400 V. Đây là dòng thiết bị phù hợp cho hệ thống điện dân dụng, thương mại và nhiều công trình điện hạ thế.
RCCB Acti9 A9R71225 được thiết kế để bảo vệ con người và hệ thống điện trước các sự cố liên quan đến dòng điện rò. Khi phát hiện sự chênh lệch dòng điện giữa dây dẫn đi và về, thiết bị sẽ tác động để ngắt mạch.Dòng sản phẩm có nhiều mức dòng định mức. Điều này giúp người dùng lựa chọn thiết bị phù hợp với từng mạch điện.
Bảng thông số sản phẩm RCCB Schneider Acti9 A9R71225
| Mã sản phẩm | A9R71225 |
| Số cực | 2P |
| Dòng định mức | 25A |
| Độ nhạy dòng rò | 30mA |
| Loại bảo vệ | Type AC |
| Điện áp làm việc | 220–240V AC |
| Tần số | 50/60Hz |
| Điện áp cách điện Ui | 500V AC |
| Điện áp xung Uimp | 6kV |
| Dòng ngắn mạch có điều kiện | 10kA |
| Khả năng đóng cắt | 1500A |
| Số module 9mm | 4 |
| Kích thước | 91 × 36 × 73,5mm |
| Trọng lượng | 0,21kg |
| Kiểu lắp đặt | DIN rail |
| Tiêu chuẩn | IEC/EN 61008-1 |
Nguyên lý hoạt động của RCCB Acti9 A9R71225
RCCB Acti9 hoạt động dựa trên nguyên lý phát hiện sự mất cân bằng dòng điện trong mạch.
- Dòng điện đi qua dây pha và dòng điện trở về được thiết bị giám sát.
- Khi hệ thống hoạt động bình thường, tổng dòng điện đi và về cân bằng.
- Khi xuất hiện dòng rò xuống đất, dòng điện đi và về sẽ có sự chênh lệch.
- RCCB phát hiện sự chênh lệch này và thực hiện cơ chế ngắt mạch.
- Mạch điện được tách khỏi nguồn khi dòng rò đạt ngưỡng tác động.
Với các mã có độ nhạy 30 mA, thiết bị hướng đến mục tiêu bảo vệ con người trước nguy cơ điện giật.
Tính năng nổi bật của RCCB Acti9 A9R71225
Bảo vệ chống dòng rò
RCCB Acti9 có chức năng chính là phát hiện dòng rò và ngắt mạch khi đạt ngưỡng tác động. Đây là chức năng quan trọng trong hệ thống điện hạ thế.
Hỗ trợ bảo vệ con người
Các phiên bản 30 mA được thiết kế cho mục đích bảo vệ con người trước nguy cơ điện giật. Catalogue xác định mức ≤30 mA cho bảo vệ khi tiếp xúc trực tiếp.
Nhiều lựa chọn dòng định mức
Dòng iID có nhiều mức dòng định mức từ thấp đến cao. Người dùng có thể lựa chọn theo tải và cấu hình từng mạch điện.
Có phiên bản 2P và 4P
RCCB Acti9 có cả thiết bị 2P và 4P. Điều này giúp đáp ứng nhiều cấu hình mạng điện khác nhau.
Đa dạng độ nhạy dòng rò
Catalogue cung cấp nhiều lựa chọn độ nhạy như 10 mA, 30 mA, 100 mA, 300 mA và 500 mA. Mỗi mức phù hợp với một mục tiêu bảo vệ khác nhau.
Đáp ứng tiêu chuẩn IEC/EN 61008-1
Dòng iID được catalogue ghi nhận theo tiêu chuẩn IEC/EN 61008-1. Đây là tiêu chuẩn quan trọng đối với thiết bị bảo vệ chống dòng rò dạng RCCB.
Ứng dụng thực tế RCCB Acti9 A9R71225
RCCB Acti9 được sử dụng trong nhiều hệ thống điện hạ thế. Tùy dòng định mức và số cực, thiết bị có thể được lựa chọn cho từng loại mạch.
Một số ứng dụng phổ biến gồm:
- Tủ điện dân dụng.
- Tủ điện căn hộ.
- Nhà phố và biệt thự.
- Văn phòng và cửa hàng.
- Hệ thống điện của nhà xưởng.
- Tủ điện phân phối.
- Mạch điện 1 pha.
- Hệ thống điện 3 pha.
- Các mạch cần tăng cường bảo vệ chống dòng rò.
Với mạch 1 pha, các mã A9R71225, A9R71240, A9R71263 và A9R11291 thuộc nhóm RCCB 2P. Với hệ thống 3 pha, có thể lựa chọn các mã 4P như A9R71440 và A9R71463.
Cách lựa chọn RCCB Acti9 phù hợp
Khi lựa chọn RCCB Acti9, cần xem xét nhiều yếu tố thay vì chỉ dựa vào dòng định mức.
- Xác định số cực: Chọn 2P cho mạch phù hợp với cấu hình 1 pha và 4P cho hệ thống 3 pha theo thiết kế.
- Xác định dòng định mức: Lựa chọn 25A, 40A, 63A hoặc 100A theo dòng tải của mạch.
- Xác định độ nhạy: Chọn mức dòng rò phù hợp với mục tiêu bảo vệ.
- Kiểm tra hệ thống điện: Xác định điện áp và sơ đồ đấu nối trước khi lắp đặt.
- Kết hợp thiết bị bảo vệ quá dòng: RCCB chủ yếu bảo vệ dòng rò, vì vậy cần bố trí thiết bị bảo vệ quá tải và ngắn mạch phù hợp.
Bảng so sánh thông số sản phẩm Aptomat chống giật RCCB Acti9 A9R71225
| Thông số | A9R71225 | A9R71240 | A9R71263 | A9R11291 | A9R71440 | A9R71463 |
|---|---|---|---|---|---|---|
| Số cực | 2P | 2P | 2P | 2P | 4P | 4P |
| Dòng định mức (In) | 25A | 40A | 63A | 100A | 40A | 63A |
| Độ nhạy dòng rò | 30mA | 30mA | 30mA | 30mA | 30mA | 30mA |
| Loại bảo vệ dòng rò | Type AC | Type AC | Type AC | Type AC | Type AC | Type AC |
| Điện áp làm việc | 220–240V AC | 220–240V AC | 220–240V AC | 220–240V AC | 380–415V AC | 380–415V AC |
| Tần số | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Điện áp cách điện (Ui) | 500V AC | 500V AC | 500V AC | 500V AC | 500V AC | 500V AC |
| Điện áp xung (Uimp) | 6kV | 6kV | 6kV | 6kV | 6kV | 6kV |
| Dòng ngắn mạch có điều kiện | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA |
| Khả năng đóng cắt định mức | 1500A | 1500A | 1500A | 1500A | 1500A | 1500A |
| Số module 9mm | 4 | 4 | 4 | 4 | 8 | 8 |
| Kích thước (C × R × S) | 91 × 36 × 73,5mm | 91 × 36 × 73,5mm | 91 × 36 × 73,5mm | 85 × 36 × 69mm* | 91 × 72 × 73,5mm | 91 × 72 × 73,5mm |
| Trọng lượng | 0,21kg | 0,21kg | 0,21kg | 0,227kg | 0,37kg | 0,37kg |
| Lắp đặt | DIN rail | DIN rail | DIN rail | DIN rail | DIN rail | DIN rail |
| Tiêu chuẩn | IEC/EN 61008-1 | IEC/EN 61008-1 | IEC/EN 61008-1 | IEC/EN 61008-1 | IEC/EN 61008-1 | IEC/EN 61008-1 |
Lưu ý khi lắp đặt RCCB Acti9 A9R71225
Việc lắp đặt RCCB cần được thực hiện đúng sơ đồ và đúng cấu hình của thiết bị. Dây dẫn phải được đấu đúng vị trí. Không nên tự ý thay đổi cấu hình đấu nối khi chưa kiểm tra tài liệu kỹ thuật.
Cần kiểm tra dòng định mức của RCCB so với mạch điện. Đồng thời, nên kiểm tra chức năng tác động của thiết bị sau khi hoàn thành lắp đặt.
Với hệ thống có yêu cầu bảo vệ cao, cần xác định chính xác mục đích sử dụng để lựa chọn mức độ nhạy dòng rò phù hợp.

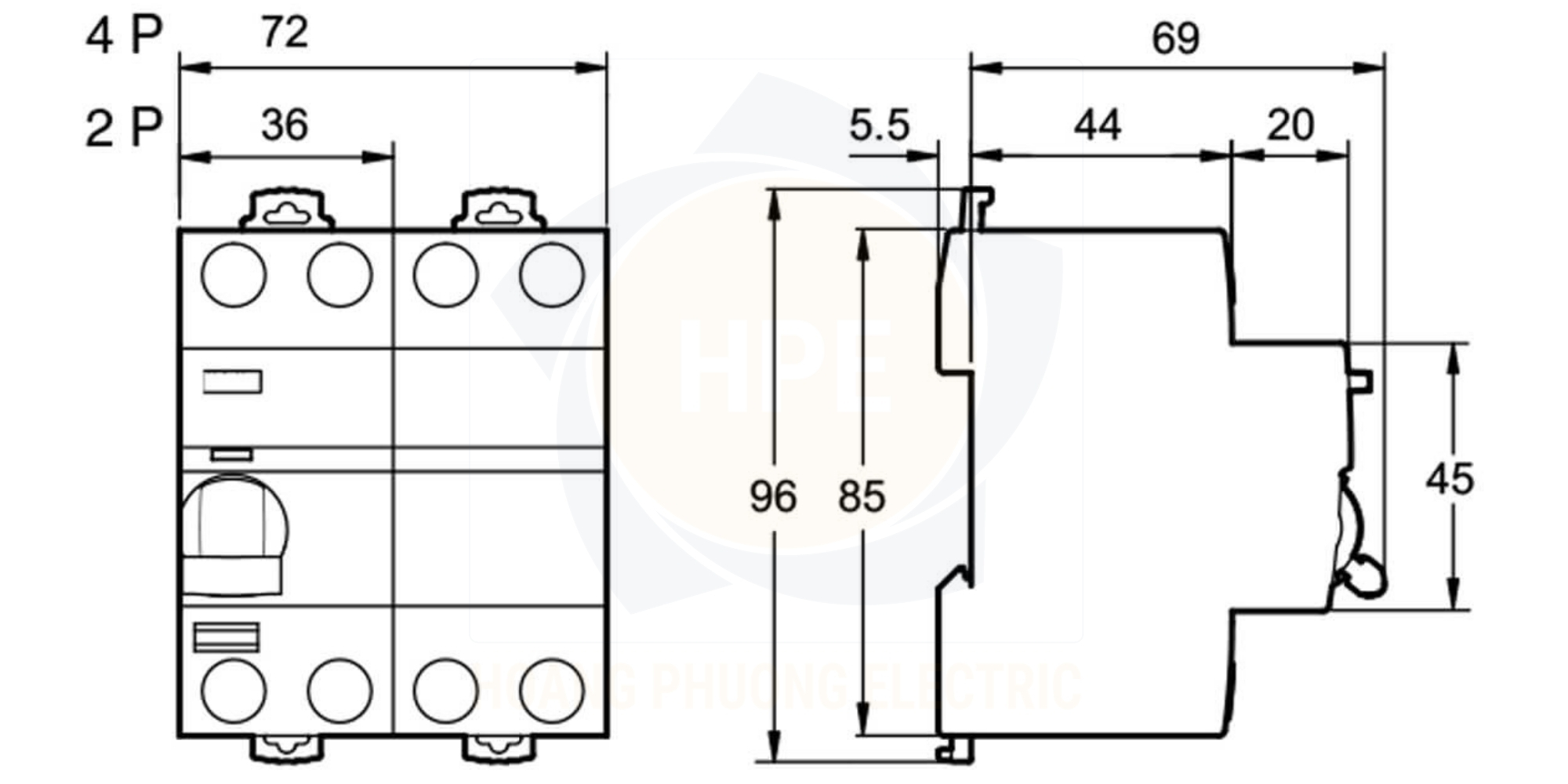

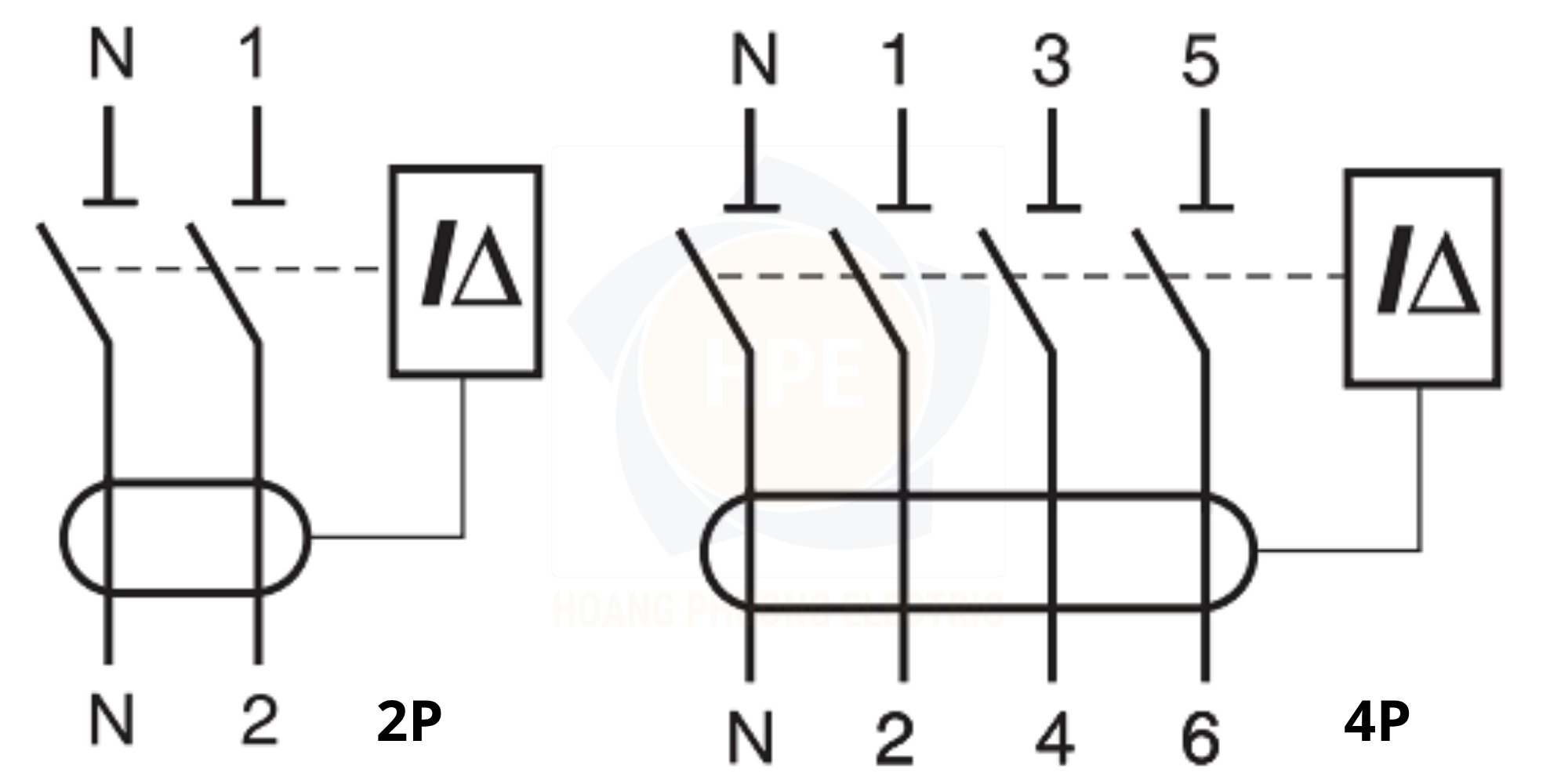

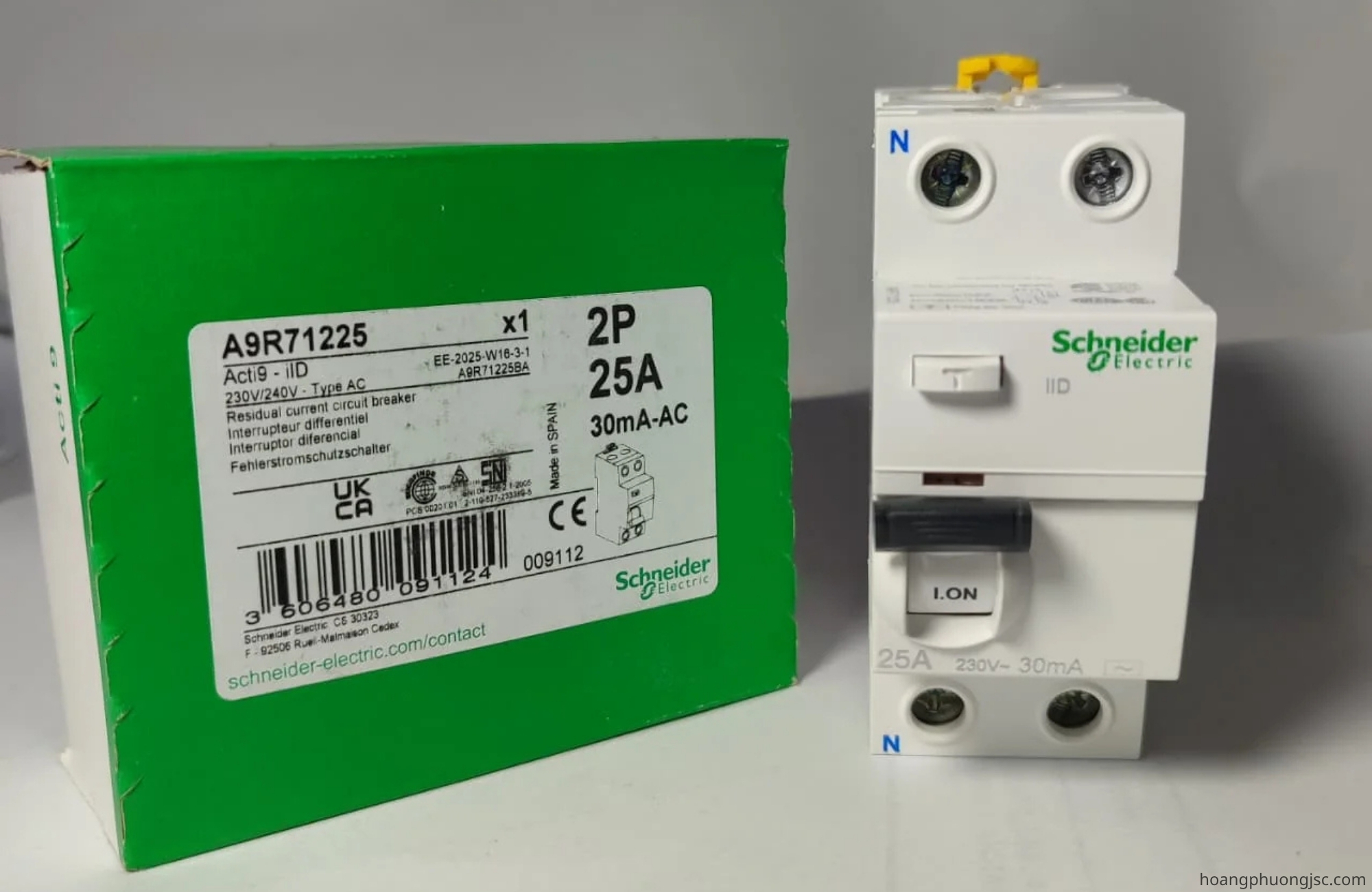

Sơ đồ và ảnh thực tế sản phẩm
Vì sao nên chọn RCCB Acti9 A9R71225?
- Bảo vệ dòng rò hiệu quả: Phát hiện dòng rò và ngắt mạch nhanh khi vượt ngưỡng cài đặt.
- Bảo vệ người sử dụng: Phiên bản 30 mA phù hợp cho nhu cầu bảo vệ chống điện giật.
- Nhiều lựa chọn: Có loại 2P, 4P, dòng định mức từ 25A đến 100A.
- Dễ lắp đặt: Thiết kế dạng module, phù hợp lắp trên thanh DIN trong tủ điện.
- Dễ kiểm tra: Có cơ cấu chỉ thị giúp nhận biết trạng thái thiết bị và hỗ trợ bảo trì.
- Đáp ứng tiêu chuẩn: Dòng iID được thiết kế theo IEC/EN 61008-1.
Kết luận
RCCB Acti9 A9R71225 giúp tăng cường khả năng bảo vệ hệ thống điện trước sự cố dòng rò. Dòng sản phẩm có nhiều lựa chọn 2P và 4P, phù hợp với nhiều loại mạch điện.
