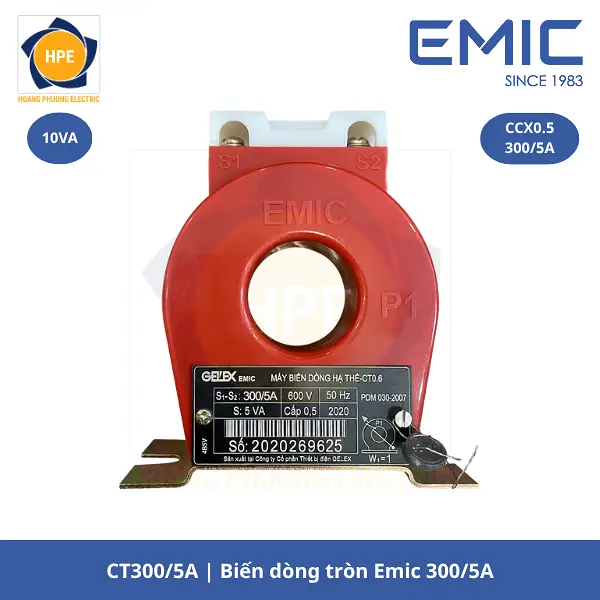

Biến dòng tròn Emic CT 300/5A
Biến dòng tròn Emic 300/5A là thiết bị đo lường hạ thế, được sử dụng để chuyển đổi dòng điện lớn trong mạch về giá trị nhỏ hơn phù hợp với các thiết bị đo. Sản phẩm có tỷ số biến dòng 300/5A, nghĩa là khi dòng sơ cấp đạt giá trị định mức 300A, dòng thứ cấp tương ứng là 5A. Thiết kế dạng tròn giúp dễ dàng luồn dây dẫn qua tâm biến dòng khi lắp trong tủ điện.
Biến dòng bảo vệ Emic sử dụng lõi tôn silic có độ thẩm từ cao và tổn hao thấp, hỗ trợ quá trình chuyển đổi tín hiệu dòng điện ổn định. Phần cuộn dây và lõi được bảo vệ bằng vật liệu cách điện, phù hợp sử dụng trong các hệ thống đo lường điện hạ thế. Sản phẩm thường được kết hợp với ampe kế, đồng hồ đa chức năng và các thiết bị giám sát điện năng.
Nguyên lý hoạt động của biến dòng đo lường EMIC
CT 300/5A hoạt động dựa trên nguyên lý cảm ứng điện từ. Dây dẫn mang dòng điện được luồn qua tâm biến dòng và đóng vai trò như mạch sơ cấp. Khi có dòng điện chạy qua, từ trường sinh ra trong lõi sẽ tạo dòng điện cảm ứng ở cuộn dây thứ cấp với giá trị được biến đổi theo tỷ số thiết kế.
Nhờ tỷ số 300/5A, thiết bị giúp đưa dòng điện cần đo về mức phù hợp hơn cho các đồng hồ và thiết bị giám sát. Qua đó, hệ thống có thể theo dõi dòng tải mà không cần đưa trực tiếp dòng điện lớn qua thiết bị đo. Trong quá trình vận hành, mạch thứ cấp của biến dòng cần được sử dụng đúng yêu cầu kỹ thuật và không nên tự ý can thiệp khi hệ thống đang mang điện.
Thông số kĩ thuật biến dòng CT 300/5A
| Mã sản phẩm | CT 300/5A |
| Dòng sản phẩm | Biến dòng xuyến tròn |
| Kiểu | CT 0.6 |
| Dòng sơ cấp | 300A |
| Dòng thứ cấp | 5A |
| Công suất tải | 10 VA |
| Cấp chính xác | 0.5 |
| Đường kính | 50mm |
| Kích thước | 110mm x 45mm x136mm |
| Khối lượng | 0.9 Kg |
| Thương hiệu | Emic |
| Xuất xứ | Việt Nam |
Kích thước biến dòng hình xuyến EMIC
Ứng dụng biến dòng bảo vệ EMIC
Biến dòng 300/5A Emic phù hợp với các hệ thống điện hạ thế cần đo và giám sát dòng điện. Thiết bị thường được lắp trong tủ phân phối, tủ điều khiển, tủ điện tổng và các hệ thống quản lý điện năng tại công trình dân dụng hoặc công nghiệp.
Sản phẩm có thể kết hợp với ampe kế, đồng hồ đo điện đa chức năng, công tơ hoặc thiết bị giám sát để thu nhận tín hiệu dòng điện. Việc sử dụng biến dòng giúp hệ thống đo lường thuận tiện hơn, đồng thời hỗ trợ người vận hành theo dõi tải và kiểm soát tình trạng làm việc của hệ thống điện.
Khi lựa chọn biến dòng, cần căn cứ vào dòng điện thực tế của mạch và tỷ số phù hợp với thiết bị đo. Việc lựa chọn đúng tỷ số giúp tín hiệu đo phản ánh chính xác hơn tình trạng vận hành của hệ thống.
Hướng dẫn sử dụng biến dòng EMIC
Các sản phẩm biến dòng tròn EMIC
Kết luận
Biến dòng bảo vệ Emic 300/5A là thiết bị phù hợp cho các hệ thống cần chuyển đổi và đo lường dòng điện hạ thế. Tỷ số 300/5A giúp đưa tín hiệu dòng về mức tiêu chuẩn để kết nối với nhiều loại đồng hồ và thiết bị giám sát điện.
Với thiết kế dạng tròn, cấu tạo chắc chắn và khả năng ứng dụng linh hoạt, CT 300/5A phù hợp sử dụng trong tủ điện dân dụng, tủ phân phối và nhiều hệ thống điện công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Biến dòng tròn Emic chính hãng với giá cả tốt nhất.
